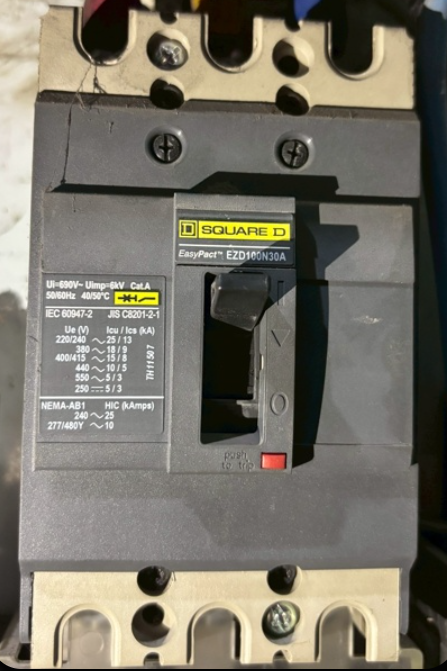

เบรกเกอร์ตัวนี้คือ Molded Case Circuit Breaker (MCCB) แบรนด์ Square D (ในเครือ Schneider Electric) รุ่น EasyPact EZD100N ครับ โดยมีรายละเอียดทางเทคนิคที่สำคัญดังนี้:
ข้อมูลทั่วไปของอุปกรณ์
- รุ่น (Model): EZD100N30A
- พิกัดกระแส (In): 30A
- จำนวนโพล (Poles): 3 โพล (3P)
- มาตรฐานที่รองรับ: IEC 60947-2, JIS C8201-2-1 และ NEMA-AB1
พิกัดการทนกระแสลัดวงจร (Breaking Capacity)
อ้างอิงตามมาตรฐาน IEC 60947-2 ค่าความสามารถในการตัดกระแสลัดวงจร (Icu) และค่ากระแสลัดวงจรสูงสุดที่เบรกเกอร์จะยังทำงานต่อได้ (Ics) มีดังนี้ครับ:
| แรงดันไฟฟ้า (Ue) | Icu (kA) | Ics (kA) |
| 220/240 V | 25 kA | 13 kA |
| 380 V | 18 kA | 9 kA |
| 400/415 V | 15 kA | 8 kA |
| 440 V | 10 kA | 5 kA |
ข้อมูลทางเทคนิคเพิ่มเติม
- Ui (Rated insulation voltage): 690V
- Uimp (Rated impulse withstand voltage): 6kV
- ความถี่ (Frequency): 50/60Hz
- อุณหภูมิใช้งาน: ปรับตั้งไว้ที่ 40/50°C
- ปุ่มทดสอบ: มีปุ่มสีแดง (Push to trip) สำหรับทดสอบกลไกการปลดวงจร
เบรกเกอร์รุ่นนี้เหมาะสำหรับการป้องกันระบบไฟฟ้าในอาคารหรือโรงงานขนาดเล็ก โดยเฉพาะจุดที่ต้องการค่าความทนทานต่อกระแสลัดวงจรในระดับมาตรฐานทั่วไป (N Type)
