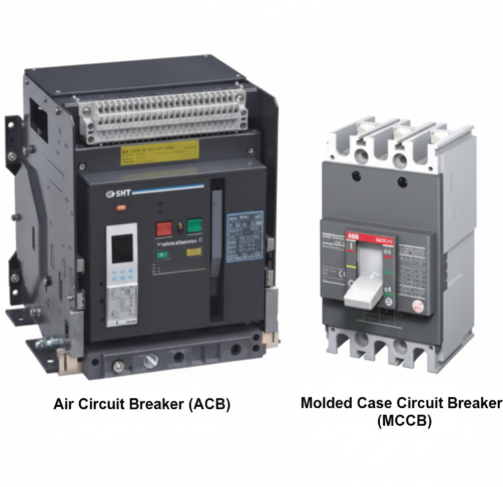

ในโลกของระบบไฟฟ้า การเลือกใช้อุปกรณ์ป้องกันที่เหมาะสมมีความสำคัญอย่างยิ่งต่อความปลอดภัยและความน่าเชื่อถือของระบบ เบรกเกอร์ (Circuit Breaker) คืออุปกรณ์หลักที่ทำหน้าที่นี้ โดยเฉพาะอย่างยิ่งในระบบแรงดันต่ำ เบรกเกอร์ชนิดที่นิยมใช้กันอย่างแพร่หลายคือ MCCB (Moulded Case Circuit Breaker) และ ACB (Air Circuit Breaker) แม้ว่าทั้งสองจะมีหน้าที่หลักเหมือนกันคือการตัดวงจรเมื่อเกิดกระแสเกินหรือลัดวงจร แต่ก็มีข้อแตกต่างที่สำคัญทั้งในด้านการออกแบบ คุณสมบัติ และการใช้งาน ซึ่งส่งผลต่อข้อดีและข้อเสียที่แตกต่างกันไป
MCCB (Moulded Case Circuit Breaker)
MCCB คือเบรกเกอร์ที่มีโครงสร้างภายนอกเป็นฉนวนหุ้ม (Moulded Case) ซึ่งช่วยป้องกันและรองรับส่วนประกอบภายในทั้งหมด มันถูกออกแบบมาเพื่อใช้งานในระบบไฟฟ้าที่มีกระแสตั้งแต่ 15 แอมป์ ไปจนถึงประมาณ 3200 แอมป์
ข้อดีของ MCCB:
- ขนาดกะทัดรัด: MCCB มีขนาดที่เล็กกว่าเมื่อเทียบกับ ACB ทำให้ประหยัดพื้นที่ในการติดตั้ง เหมาะสำหรับตู้ MDB (Main Distribution Board) หรือตู้ควบคุมที่มีพื้นที่จำกัด
- ต้นทุนต่ำ: โดยทั่วไปแล้ว MCCB มีราคาที่ถูกกว่า ACB ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับงานที่ไม่ได้มีความซับซ้อนมากนัก เช่น ในอาคารสำนักงาน, อาคารพาณิชย์ หรือโรงงานขนาดเล็ก
- การบำรุงรักษา: การบำรุงรักษา MCCB ทำได้ง่ายกว่า เนื่องจากมีโครงสร้างที่ไม่ซับซ้อนมากนัก
- การใช้งานที่หลากหลาย: สามารถใช้งานได้ทั้งในวงจรย่อย (Branch Circuit) และเป็นเมนเบรกเกอร์ (Main Breaker) สำหรับโหลดที่มีขนาดกลาง
ข้อเสียของ MCCB:
- พิกัดกระแสจำกัด: MCCB สามารถรองรับกระแสได้สูงสุดถึงประมาณ 3200 แอมป์เท่านั้น ซึ่งไม่เพียงพอสำหรับระบบไฟฟ้าขนาดใหญ่
- ความสามารถในการทนกระแสลัดวงจร: มีค่า Icw (Rated Short-Time Withstand Current) ที่ต่ำกว่าหรือไม่มีเลยในบางรุ่น ทำให้ไม่เหมาะกับการเป็นเบรกเกอร์หลักที่ต้องรองรับกระแสลัดวงจรสูงๆ ได้ในระยะเวลาหนึ่ง
- ความยืดหยุ่นในการปรับตั้ง: แม้ว่าจะมีรุ่นที่สามารถปรับตั้งค่าได้ แต่โดยทั่วไปแล้วจะมีฟังก์ชันการป้องกันที่จำกัดกว่า ACB
ACB (Air Circuit Breaker)
ACB เป็นเบรกเกอร์ที่ใช้ “อากาศ” เป็นฉนวนและตัวกลางในการดับอาร์ก (Arc) เมื่อเกิดการตัดวงจร มันถูกออกแบบมาเพื่อใช้งานในระบบไฟฟ้าที่มีกระแสสูง ตั้งแต่ 400 แอมป์ ไปจนถึง 6300 แอมป์ หรือมากกว่า
ข้อดีของ ACB:
- พิกัดกระแสสูง: สามารถรองรับกระแสได้สูงมากถึง 6300 แอมป์ ทำให้เหมาะสำหรับการใช้งานเป็นเบรกเกอร์หลัก (Main Breaker) ในระบบไฟฟ้าขนาดใหญ่ เช่น โรงงานอุตสาหกรรม, โรงพยาบาล หรือศูนย์ข้อมูล (Data Center)
- ความสามารถในการทนกระแสลัดวงจรสูง: ACB มีค่า Icw (Rated Short-Time Withstand Current) ที่สูงกว่า MCCB มาก ทำให้สามารถทนทานต่อกระแสลัดวงจรได้ในระยะเวลาหนึ่ง ก่อนที่จะตัดวงจร ซึ่งช่วยให้เบรกเกอร์ตัวย่อย (Downstream Breaker) มีเวลาทำงานก่อน
- ความยืดหยุ่นในการปรับตั้ง: ACB มีคุณสมบัติและฟังก์ชันการป้องกันที่หลากหลายและสามารถปรับตั้งค่าได้อย่างละเอียด เช่น การหน่วงเวลา (Time Delay), การป้องกัน Ground Fault, และการสื่อสารกับระบบควบคุมอื่นๆ (SCADA)
- การบำรุงรักษา: ACB ถูกออกแบบมาให้สามารถถอดออกเพื่อทำการบำรุงรักษาได้ง่าย (Draw-out type) ซึ่งช่วยให้การซ่อมบำรุงทำได้สะดวกและรวดเร็ว โดยไม่จำเป็นต้องตัดไฟทั้งระบบ
ข้อเสียของ ACB:
- ขนาดใหญ่และน้ำหนักมาก: ACB มีขนาดและน้ำหนักที่ใหญ่กว่า MCCB มาก ทำให้ต้องใช้พื้นที่ในการติดตั้งมากกว่าและมีค่าใช้จ่ายในการติดตั้งที่สูงกว่า
- ราคาสูง: เนื่องจากโครงสร้างที่ซับซ้อนและคุณสมบัติที่เหนือกว่า ทำให้ ACB มีราคาสูงกว่า MCCB อย่างมีนัยสำคัญ
- การบำรุงรักษา: แม้ว่าจะออกแบบมาให้บำรุงรักษาง่าย แต่ก็จำเป็นต้องมีการบำรุงรักษาเชิงป้องกัน (Preventive Maintenance) อย่างสม่ำเสมอโดยช่างผู้ชำนาญการ เพื่อให้มั่นใจในประสิทธิภาพการทำงานสูงสุด
บทสรุปและคำแนะนำในการเลือกใช้
การเลือกใช้ระหว่าง MCCB และ ACB ควรพิจารณาจากปัจจัยต่างๆ ดังนี้:
- พิกัดกระแสและขนาดโหลด: สำหรับวงจรที่มีกระแสต่ำถึงกลาง (ไม่เกิน 3200A) และต้องการความประหยัด MCCB เป็นตัวเลือกที่เหมาะสม แต่หากเป็นวงจรหลักของระบบขนาดใหญ่ที่ต้องการพิกัดกระแสสูงๆ ควรเลือกใช้ ACB
- ความสามารถในการรับกระแสลัดวงจร: หากเป็นเบรกเกอร์หลักที่อยู่ต้นทางของระบบ ซึ่งมีโอกาสเกิดกระแสลัดวงจรสูง ควรเลือกใช้ ACB ที่มีค่า Icw สูงเพื่อความปลอดภัยและความน่าเชื่อถือของระบบโดยรวม
- งบประมาณและพื้นที่: หากมีงบประมาณจำกัดและพื้นที่ติดตั้งน้อย MCCB จะเป็นตัวเลือกที่ตอบโจทย์กว่า แต่หากต้องการฟังก์ชันการทำงานที่ครบถ้วนและประสิทธิภาพสูงสุดในระบบขนาดใหญ่ ACB คือคำตอบที่ดีที่สุด
โดยสรุปแล้ว ทั้ง MCCB และ ACB ต่างก็เป็นอุปกรณ์ป้องกันที่สำคัญในระบบไฟฟ้า การทำความเข้าใจข้อดีและข้อเสียของแต่ละชนิดจะช่วยให้คุณสามารถเลือกใช้งานได้อย่างถูกต้องและเหมาะสมกับความต้องการของระบบของคุณมากที่สุด เพื่อความปลอดภัยและประสิทธิภาพสูงสุดในระยะยาว
