ติดตั้งไฟฟ้าในบ้าน ตามมาตรฐานการไฟฟ้า

การติดตั้งไฟฟ้าในบ้าน นั้น เริ่มจาก ระบบกริดของการไฟฟ้า ไม่ว่าจะเป็น การไฟฟ้านครหลวง หรือ การไฟฟ้าส่วนภูมิภาคก็ดี ก็จะมีการเดินระบบ และ หลักเกณฑ์ที่ใกล้เคียงกัน แต่.. ต่างก็ยึดมาตรฐานเดียวกัน ไม่ว่าจะเป็น วสท. ก็ดี หรือ IEC ก็ดี

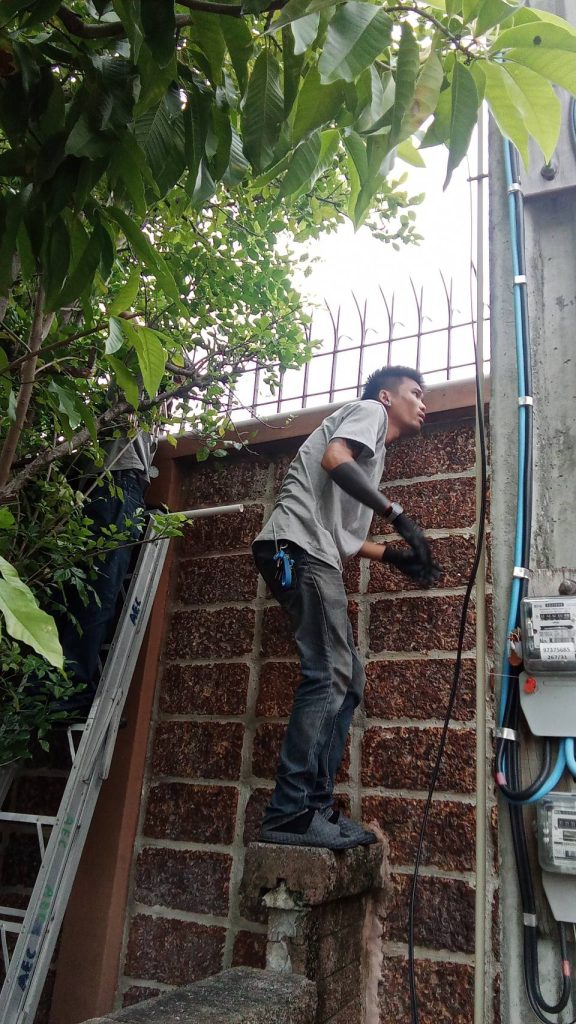

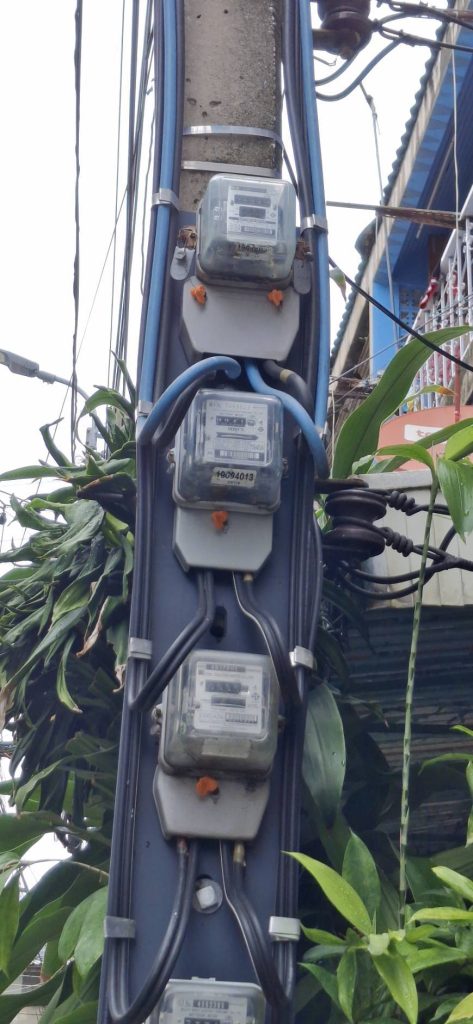

จากมิเตอร์ ถูกติดตั้งลงบนเสา โดยการกำหนดตัว ของโหลดการใช้ไฟ.. วิศวกรจะระบุพิกัดของสาย เบรกเกอร์ป้องกัน ลักษณะการเดินสาย และ วงจร

แปลนวงจรไฟบ้าน ตามมาตรฐานการไฟฟ้า — ตัวอย่าง วงจร ติดตั้งไฟฟ้าในบ้าน ทั่วไป แบบ เฟสเดียว

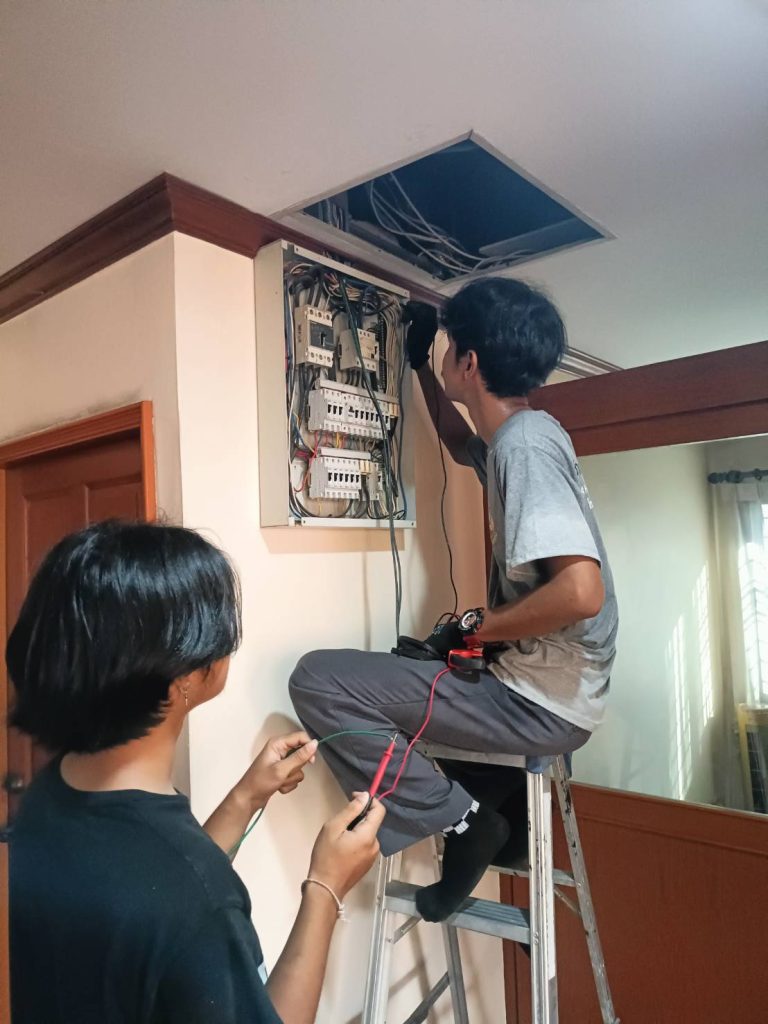

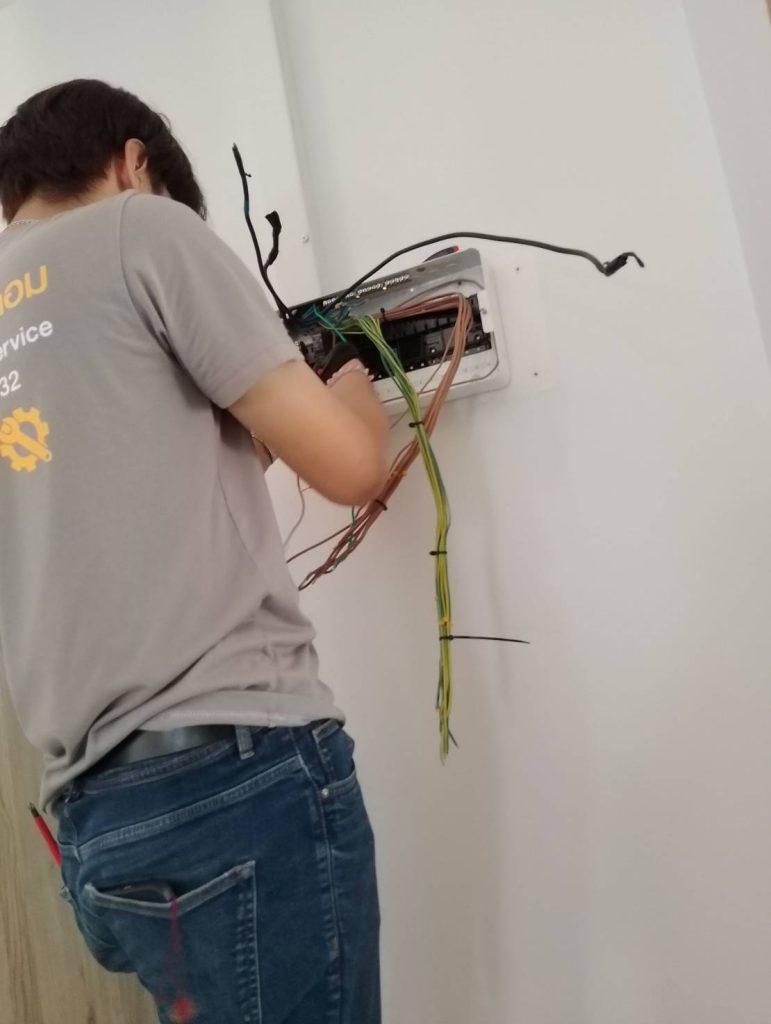

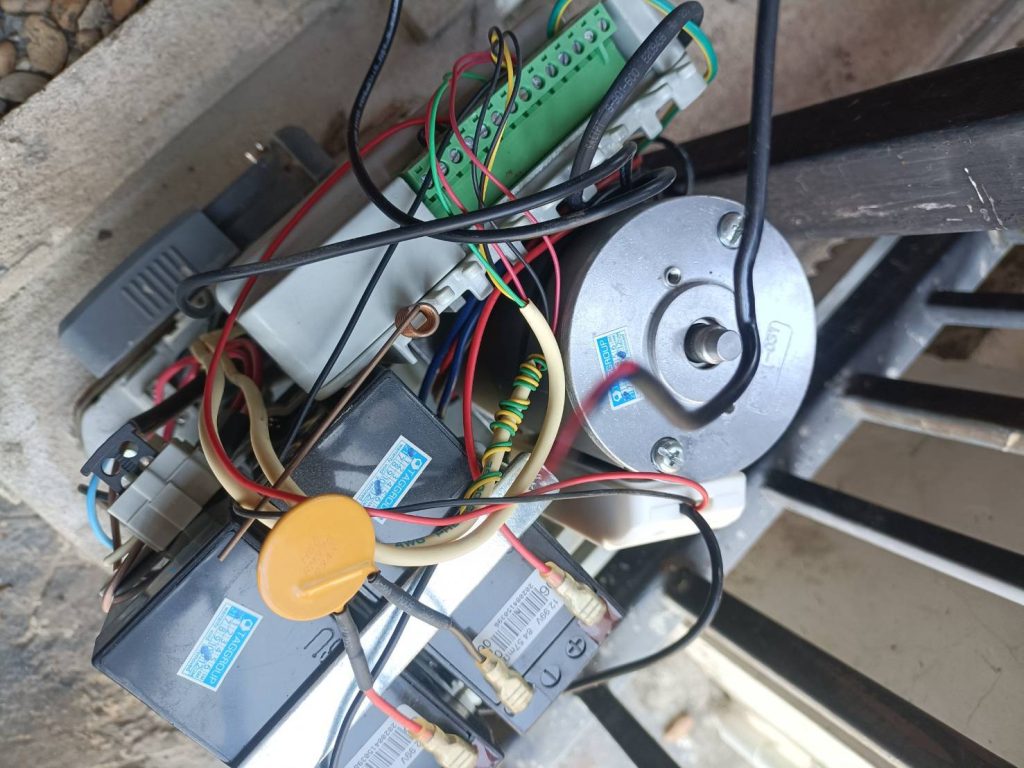

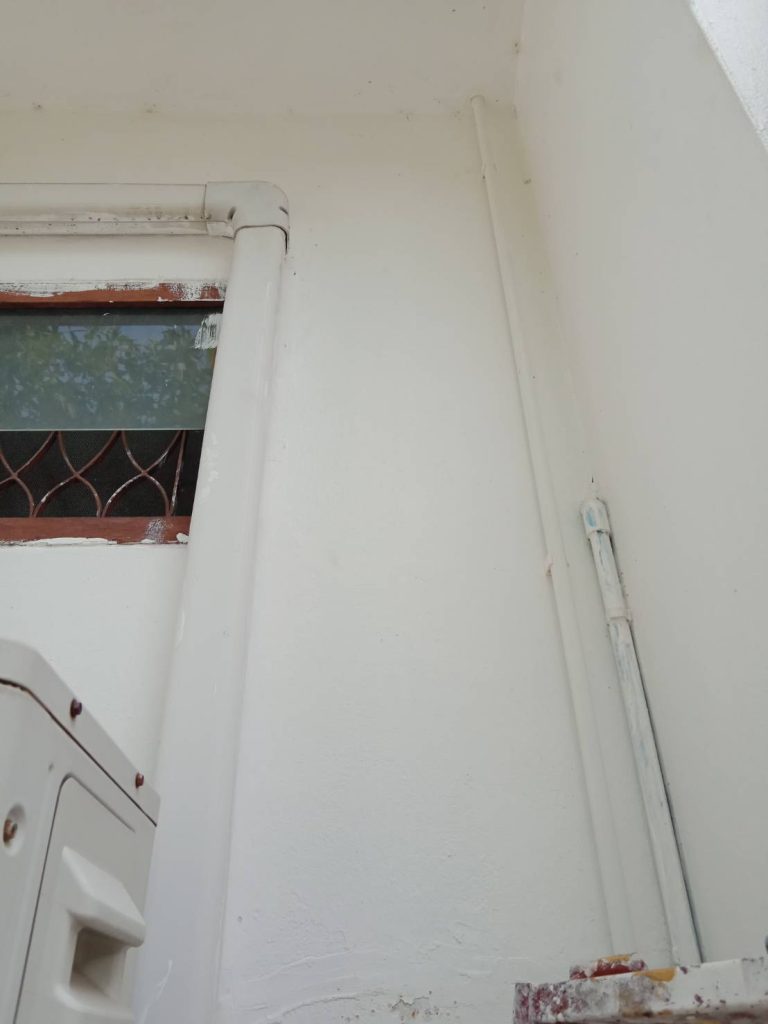

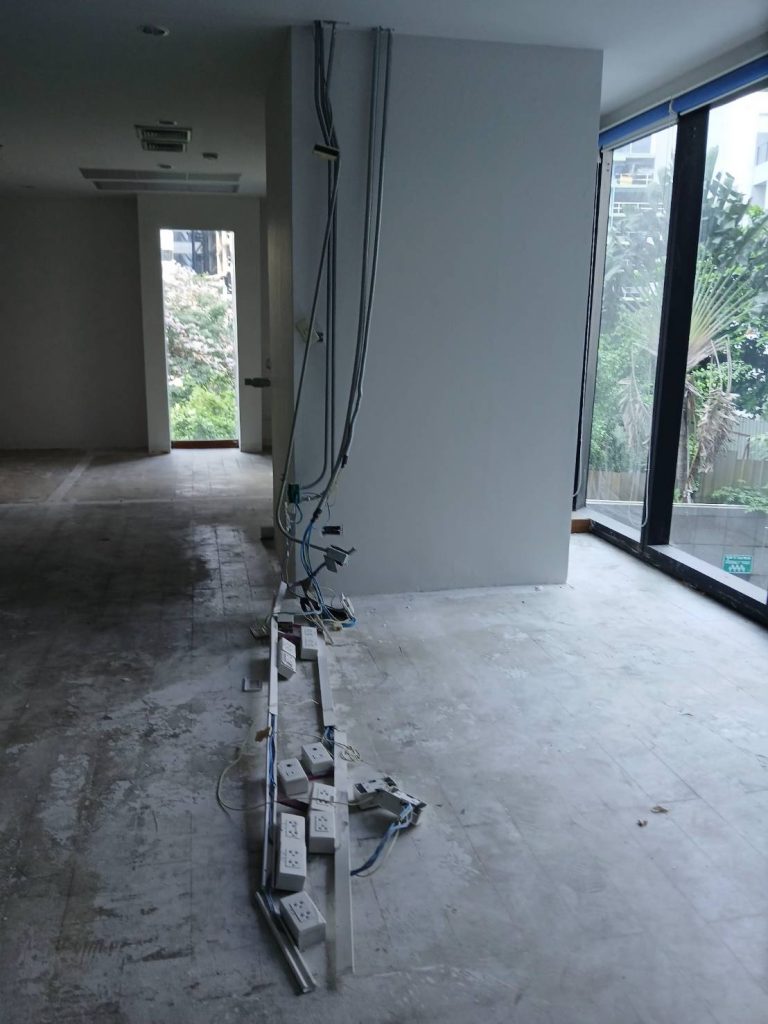

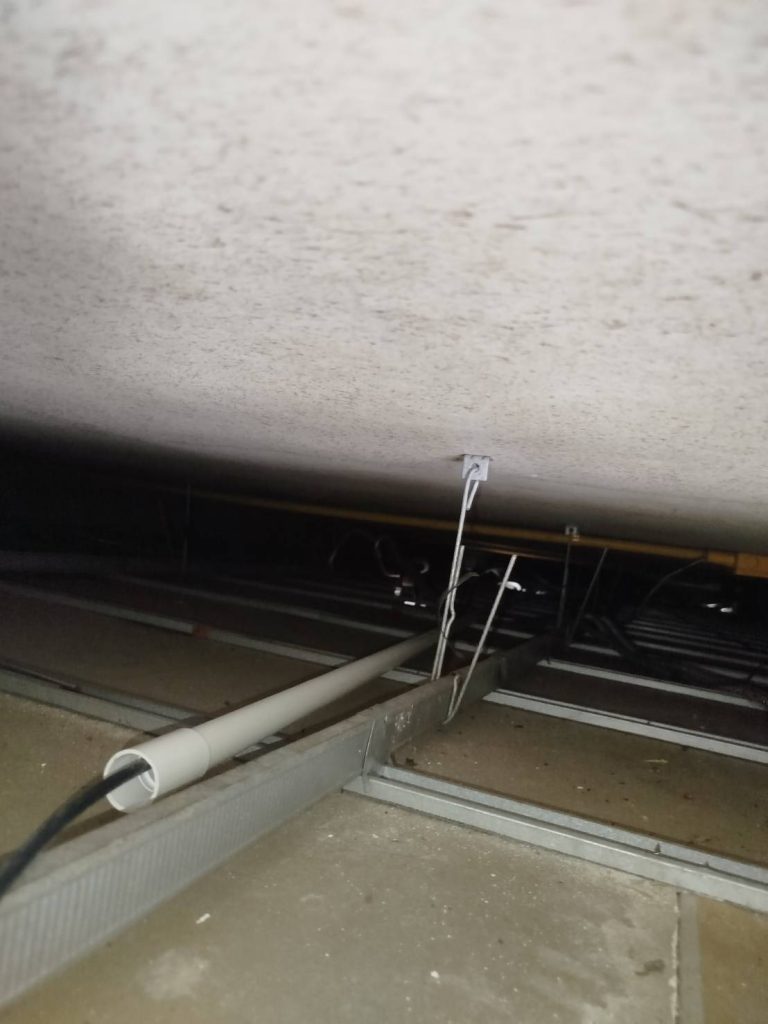

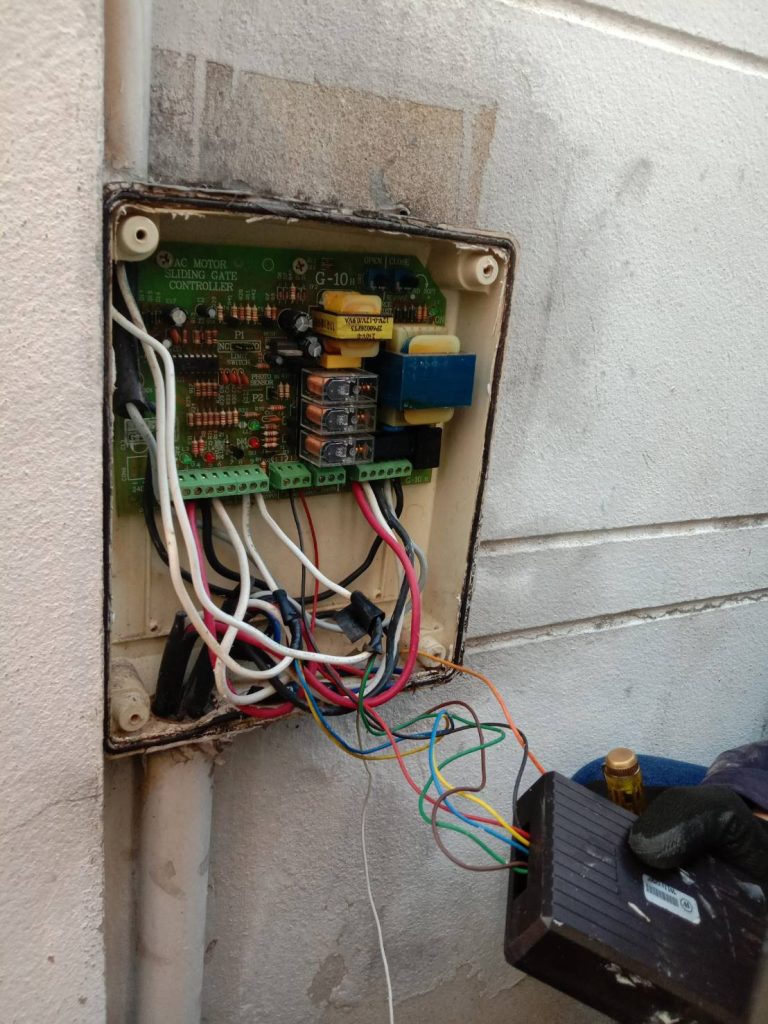

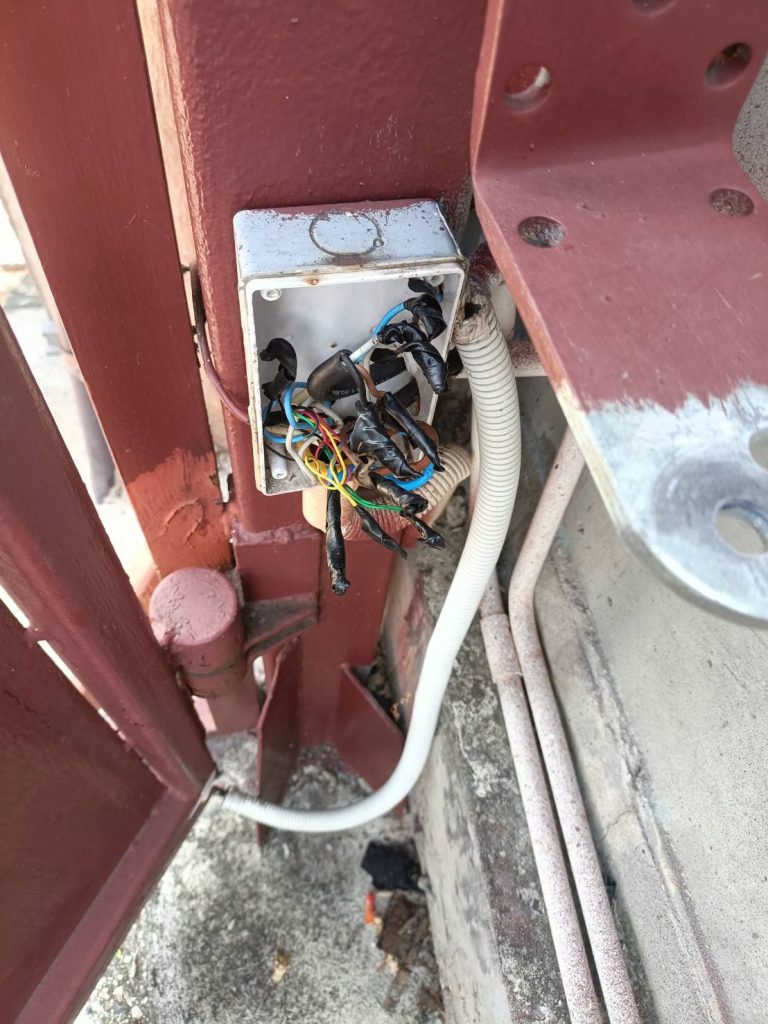

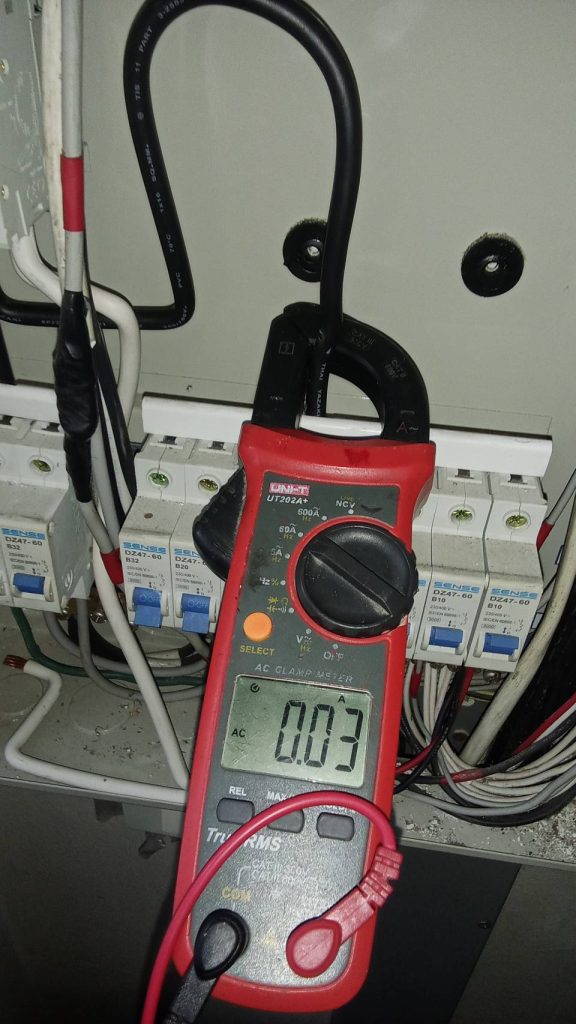

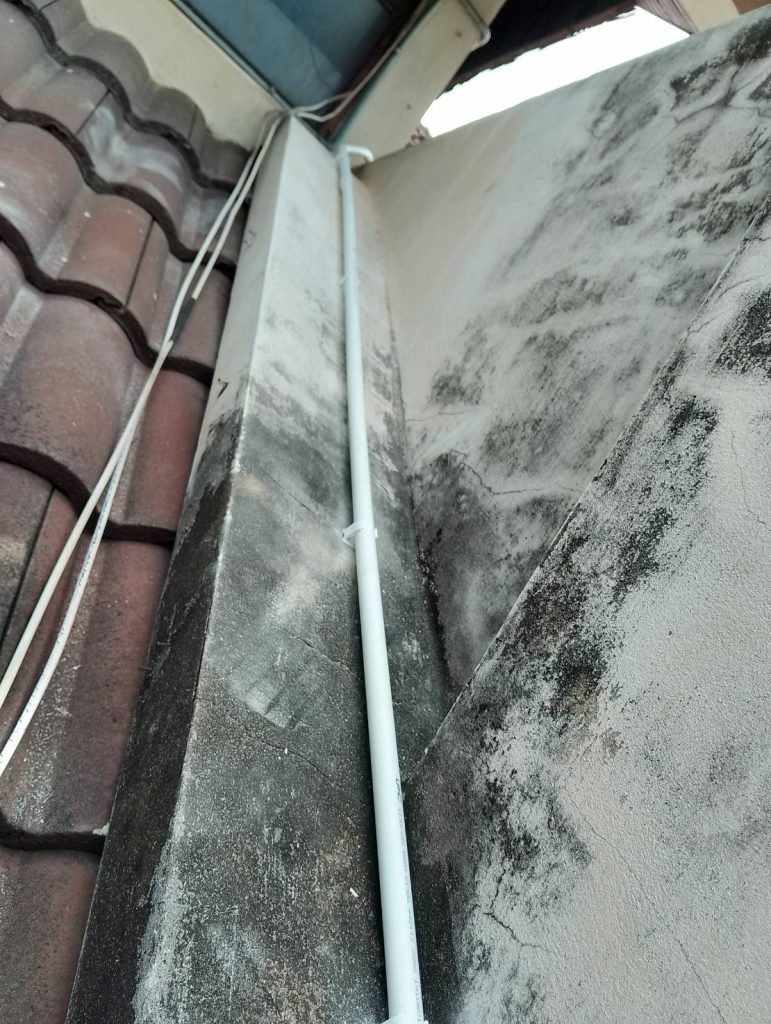

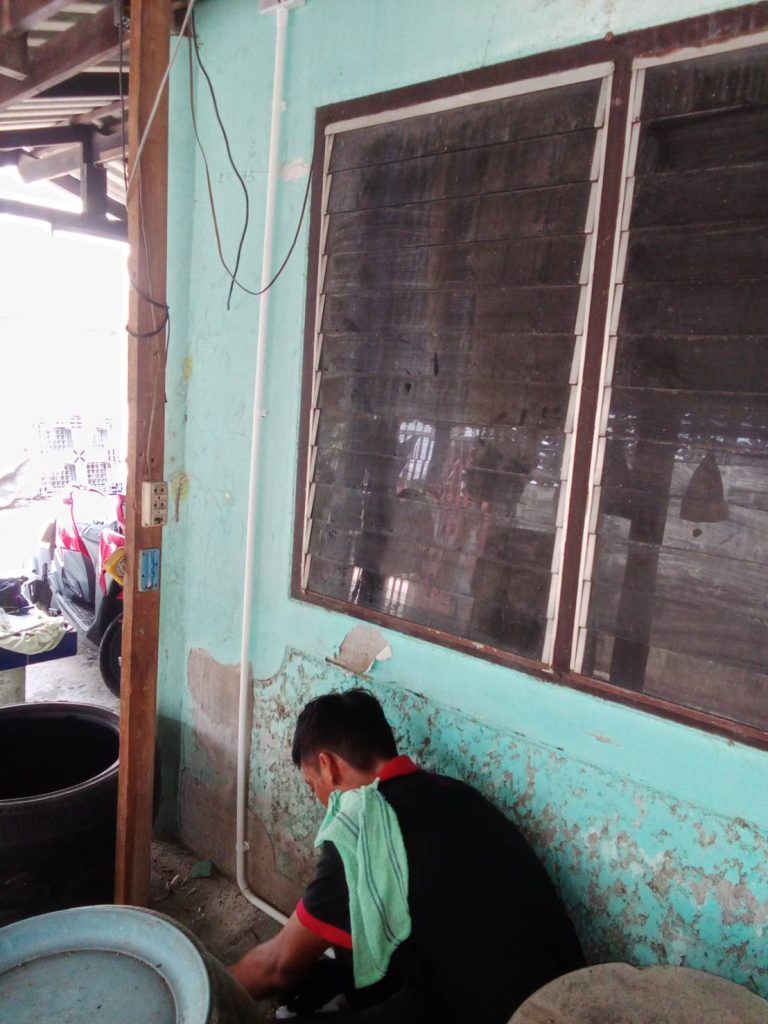

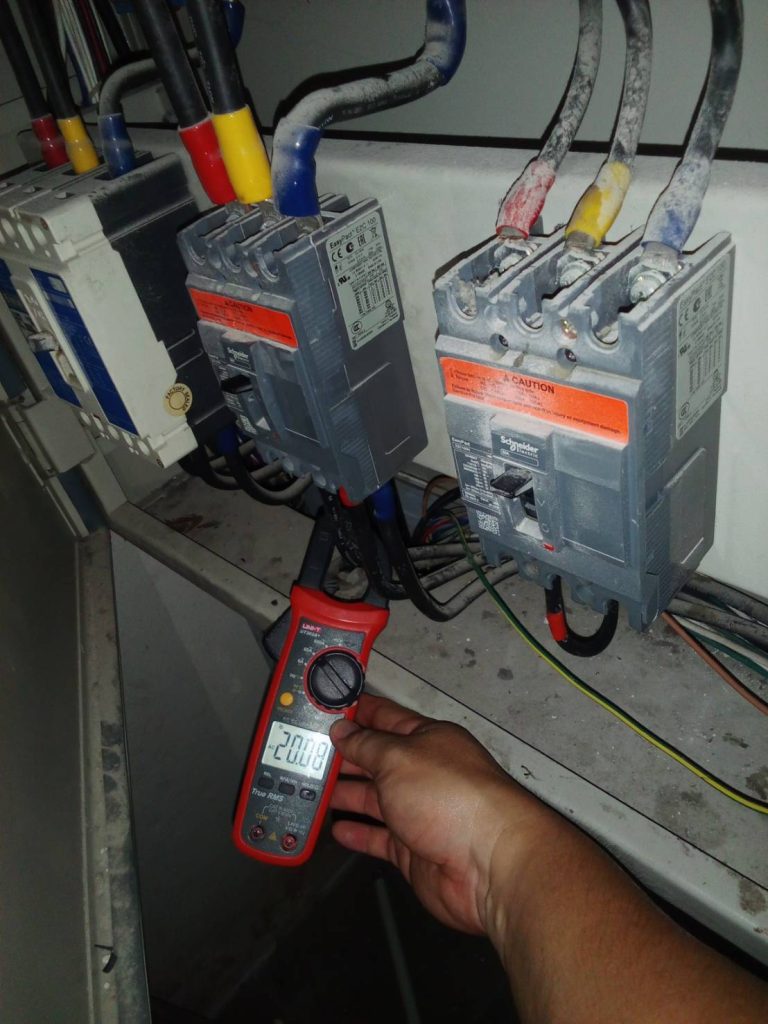

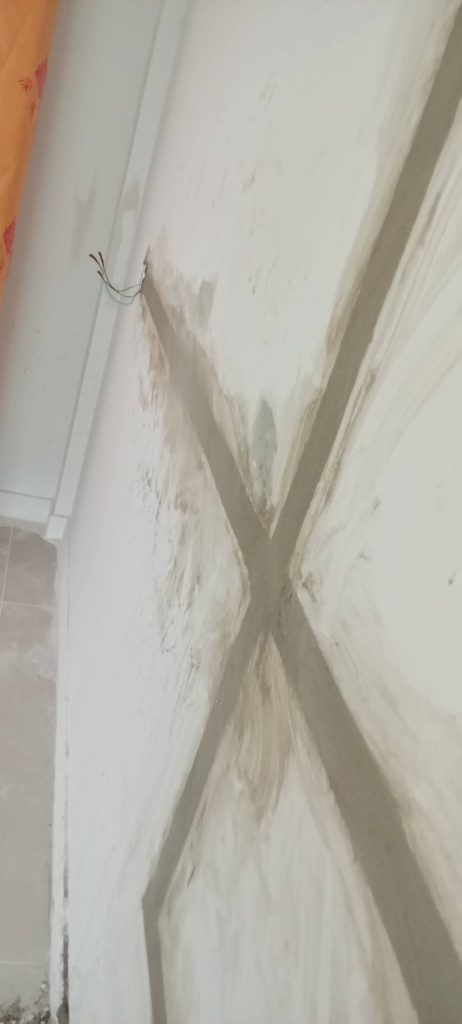

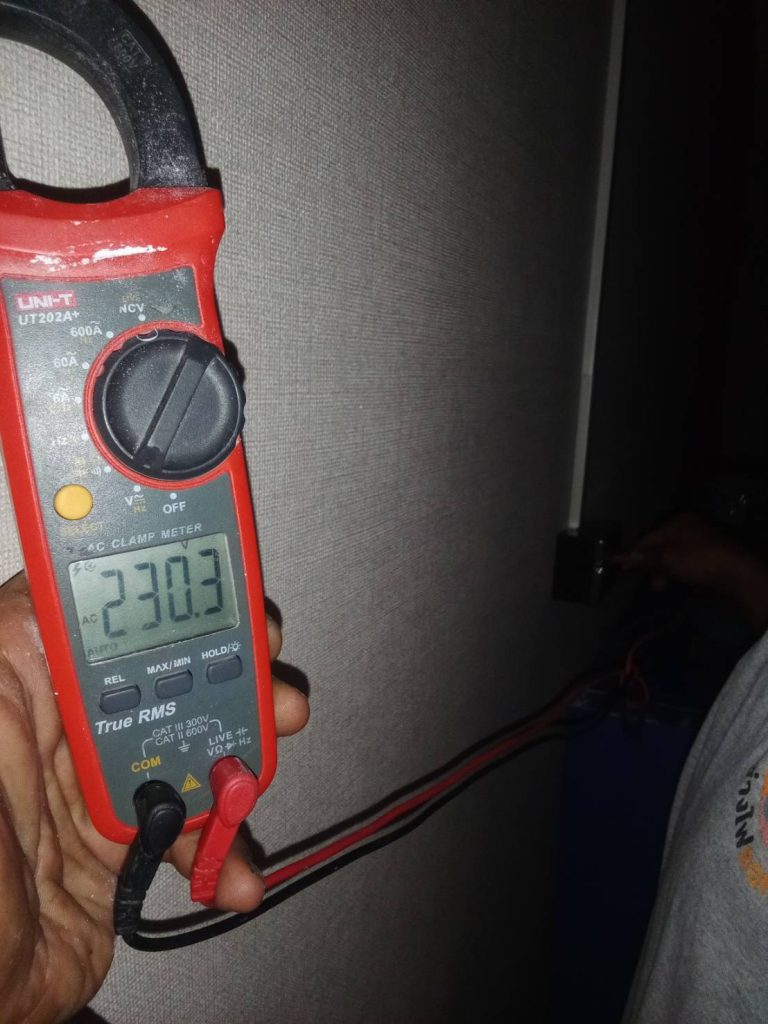

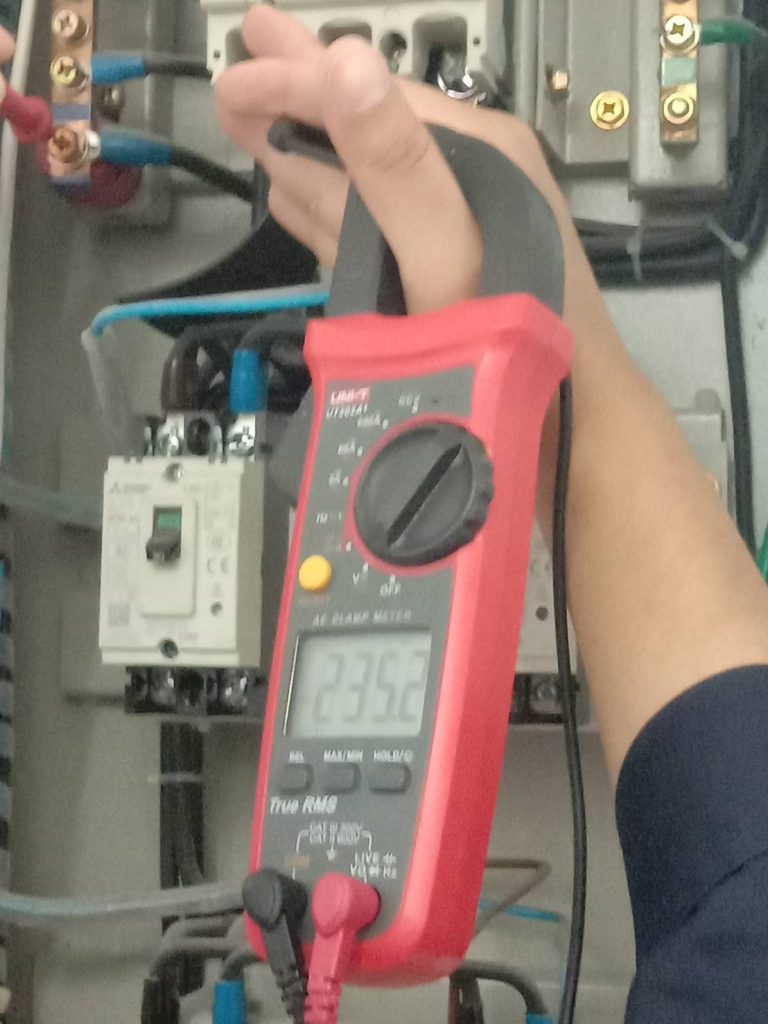

รับติดตั้งระบบไฟฟ้าบ้าน

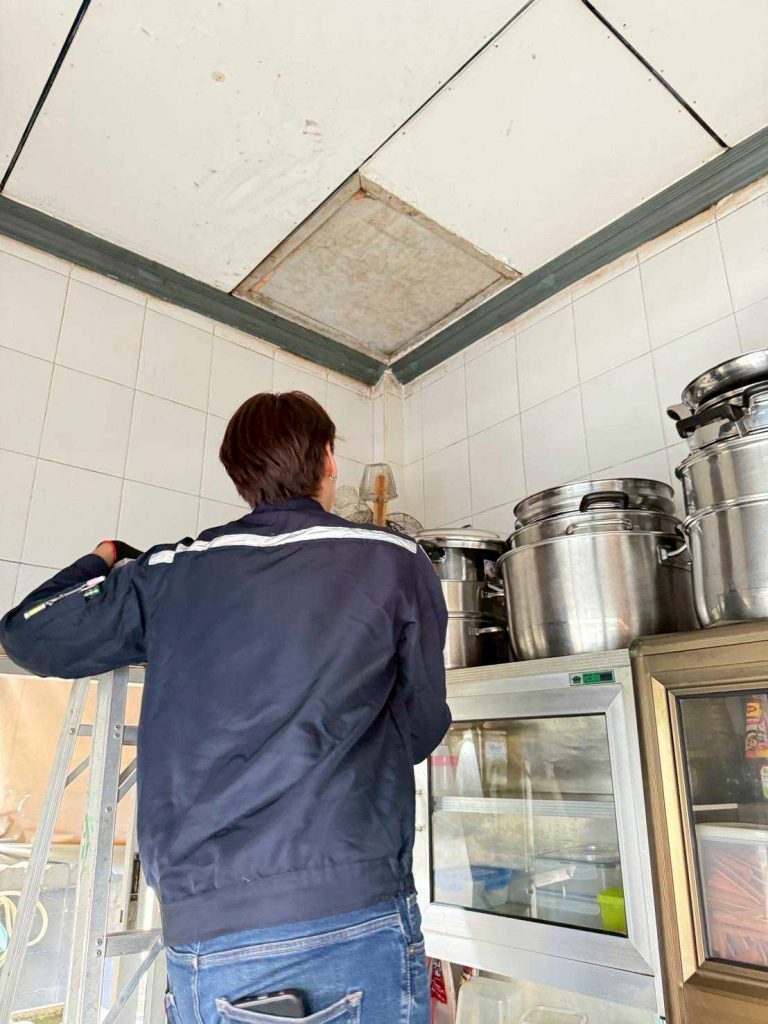

ไม่ว่าจะเป็นการติดตั้ง ไฟในครัว หรือ ไฟในบ้าน ไฟบ้านเฟสเดียวทั่วไป
เราสามารถอธิบายวงจรตามแบบได้ดังนี้

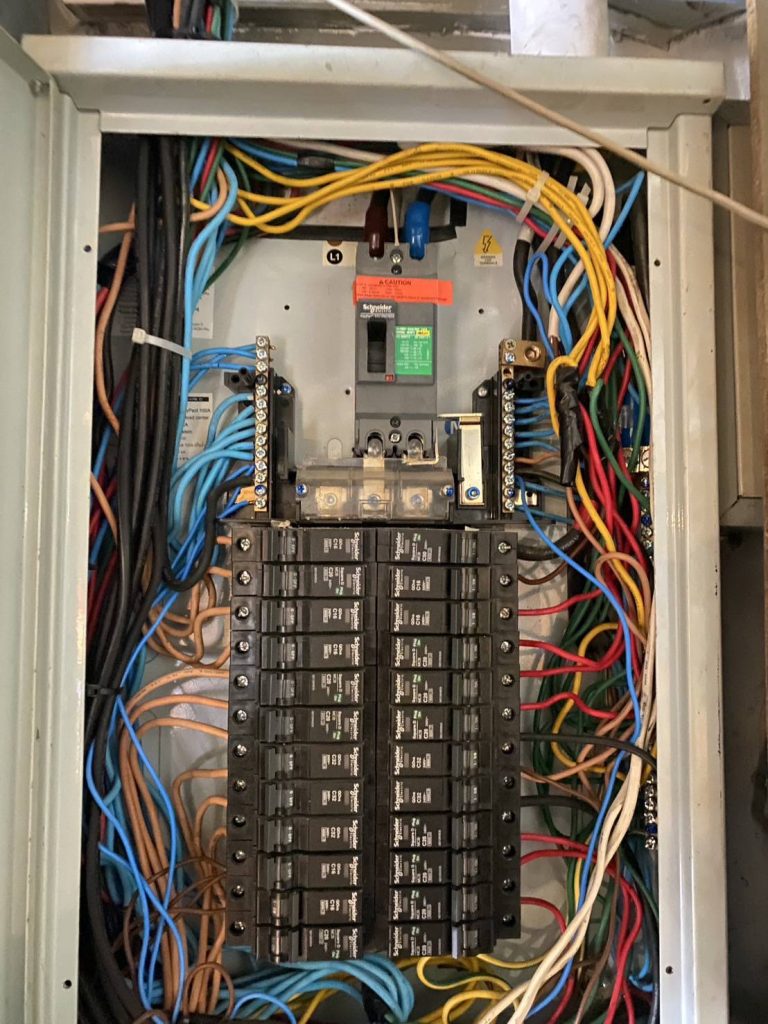

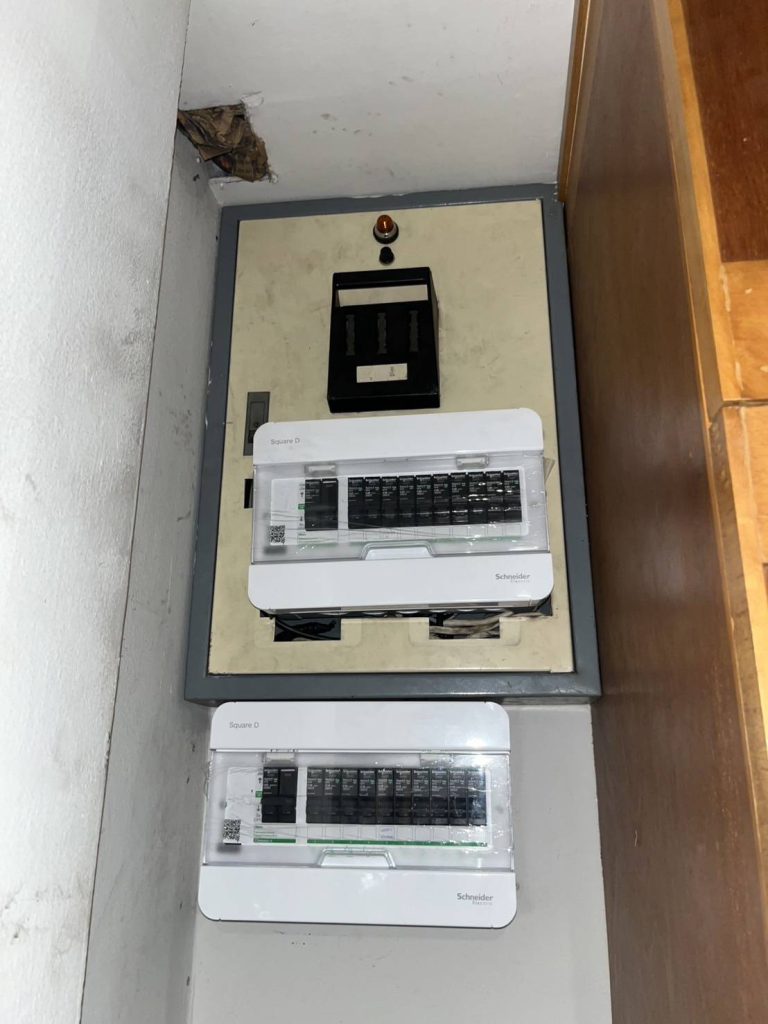

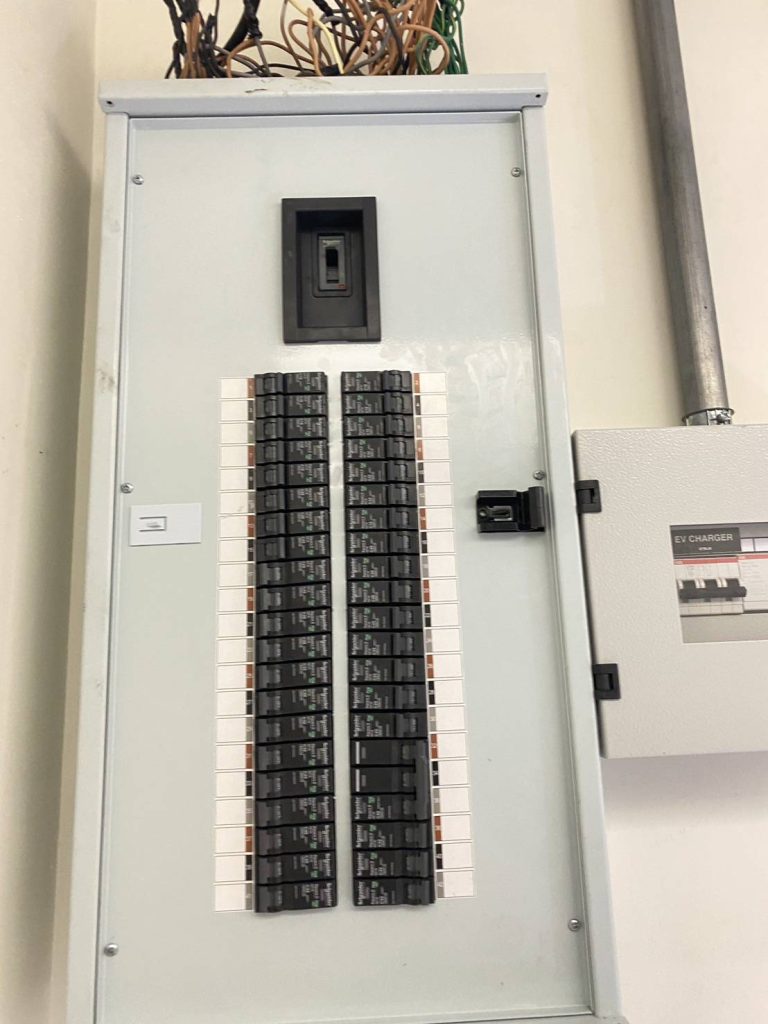

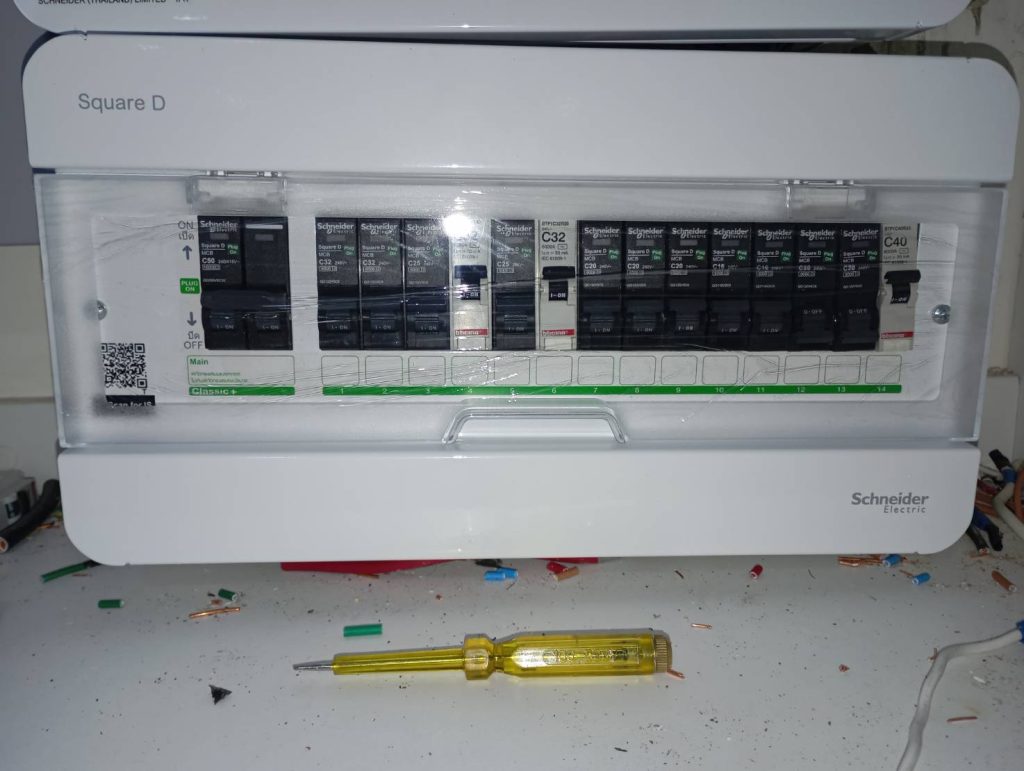

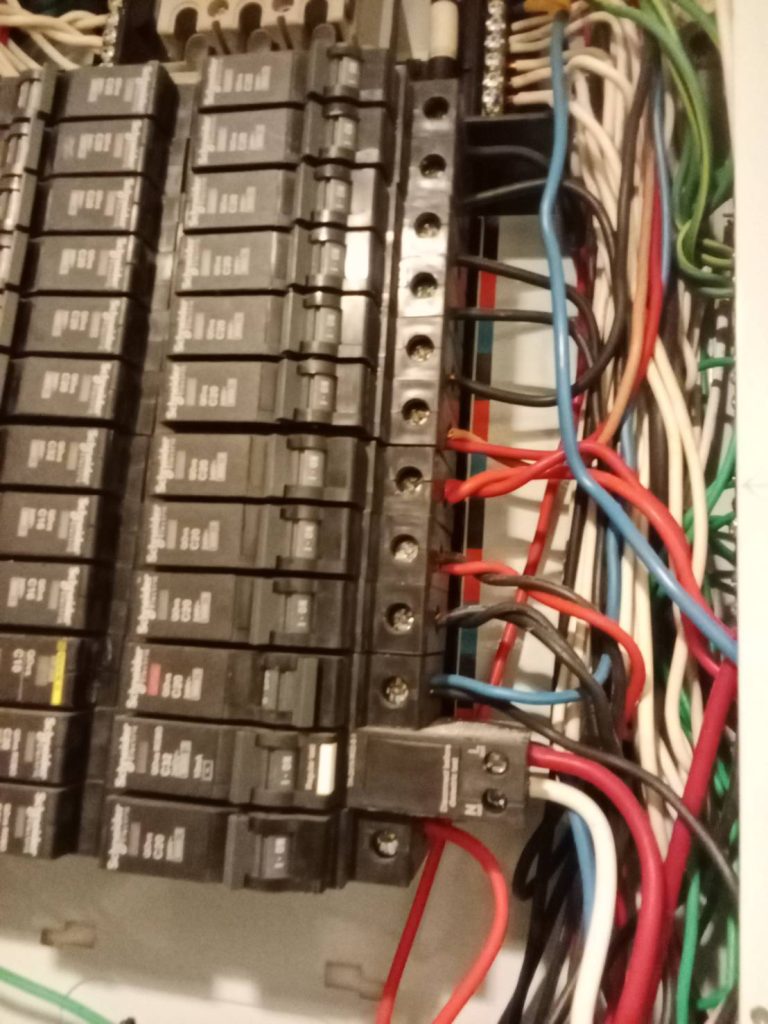

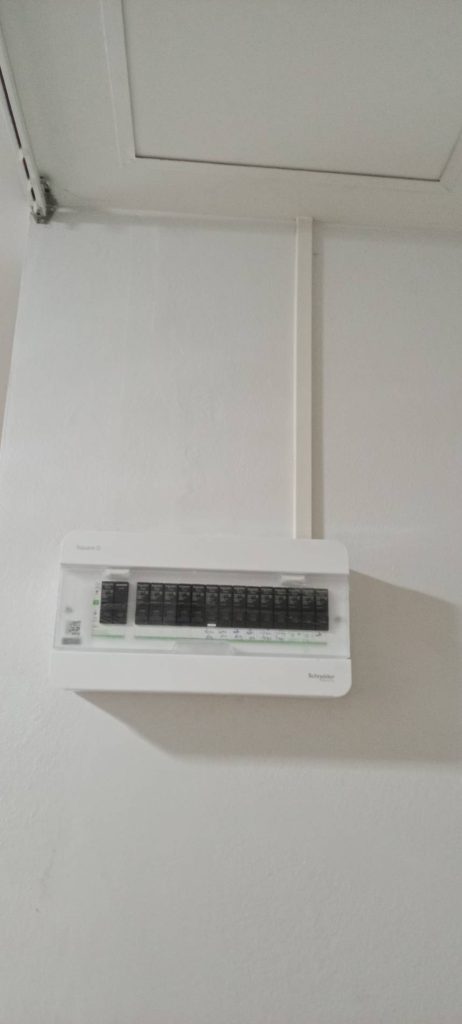

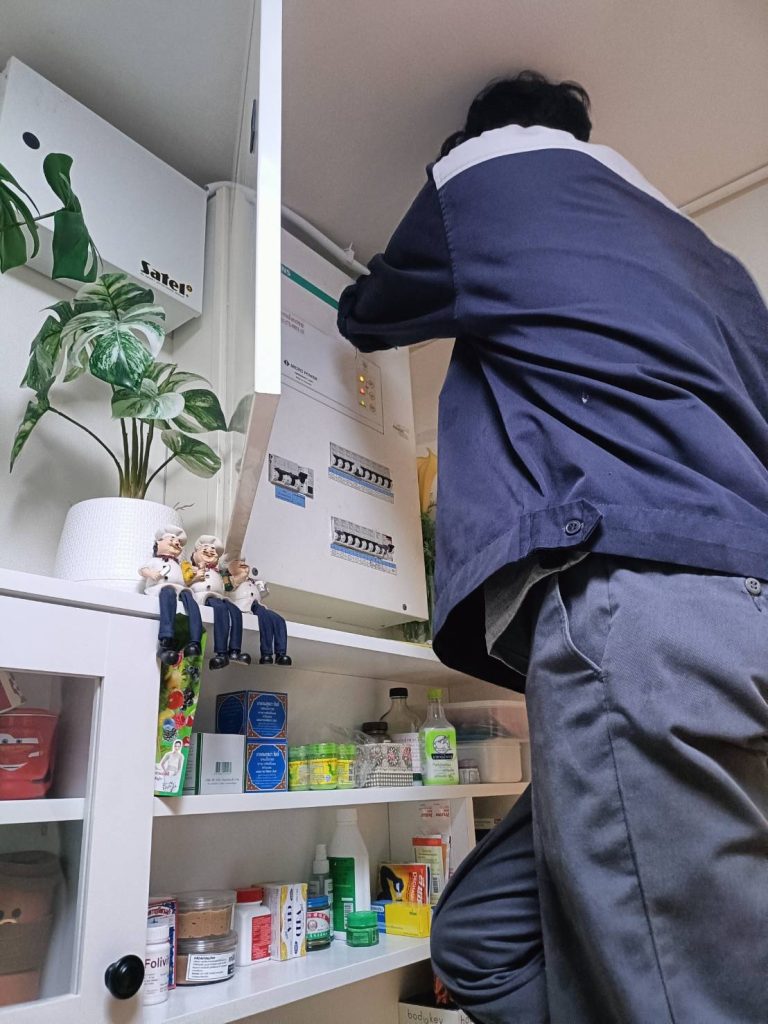

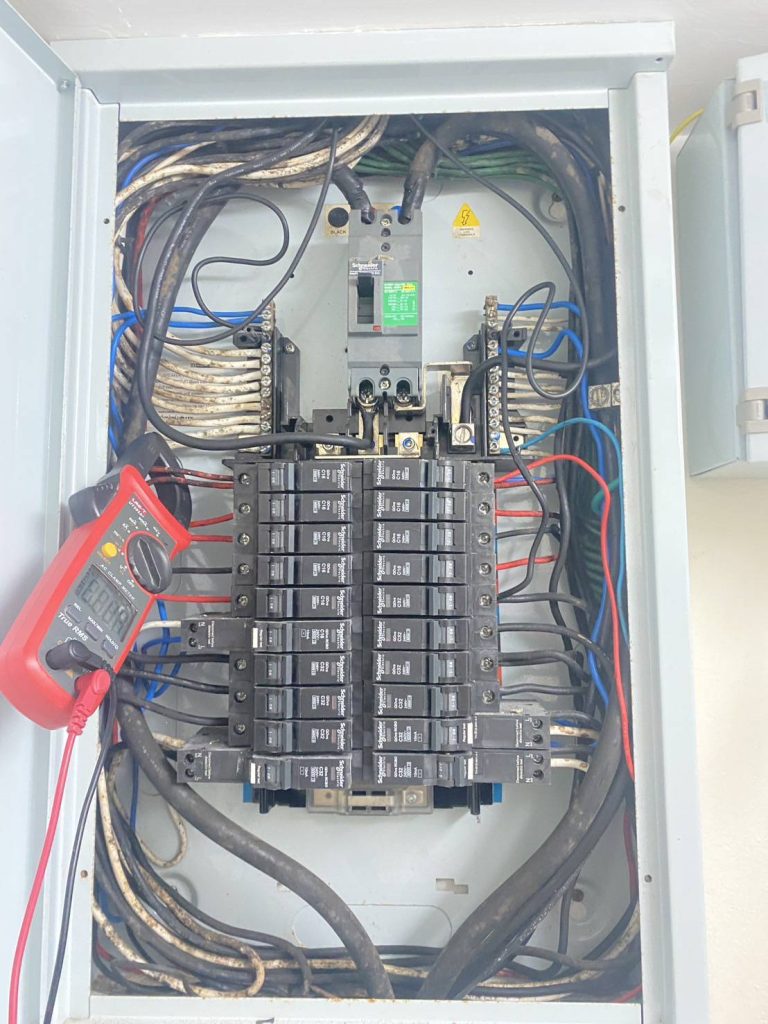

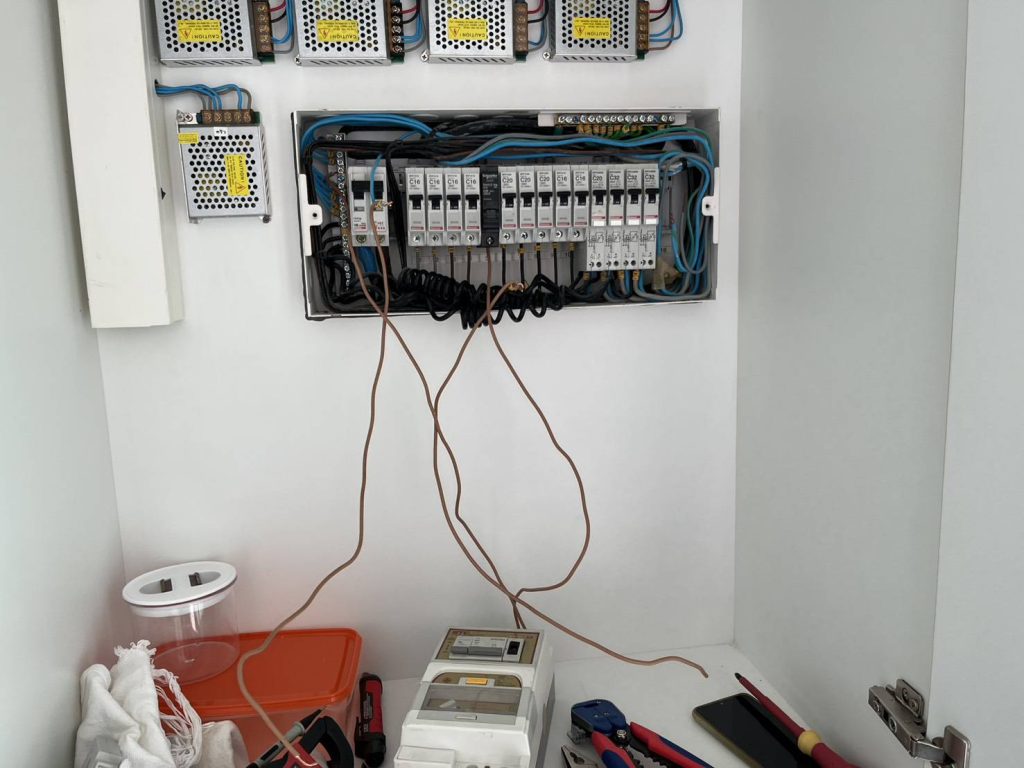

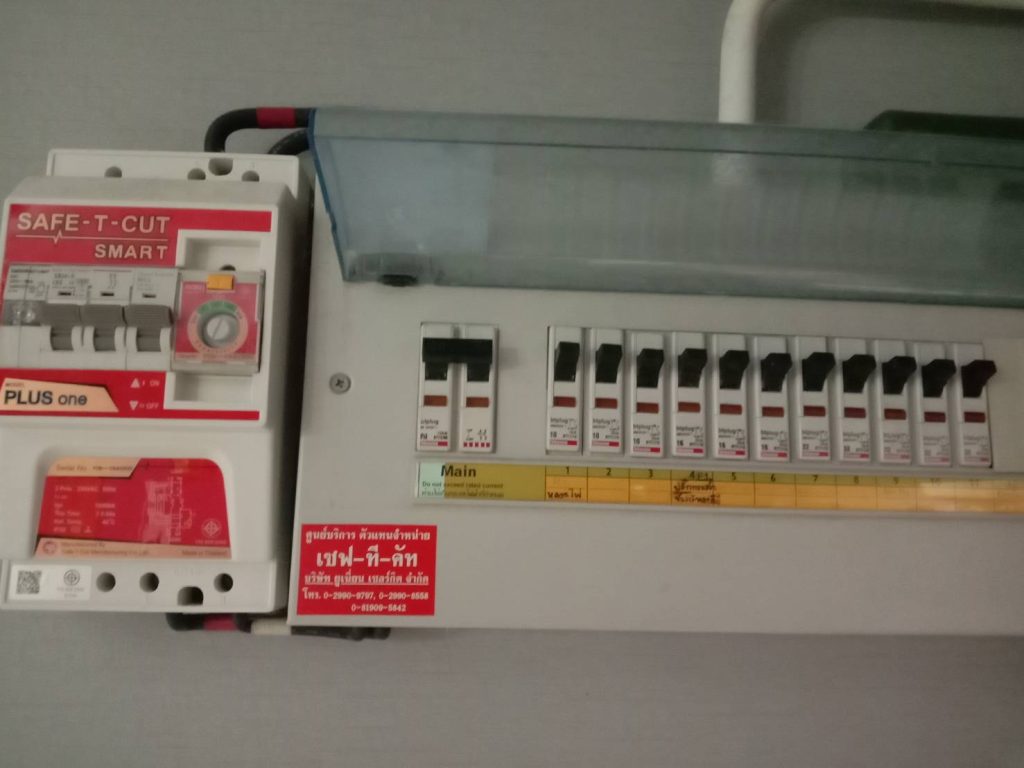

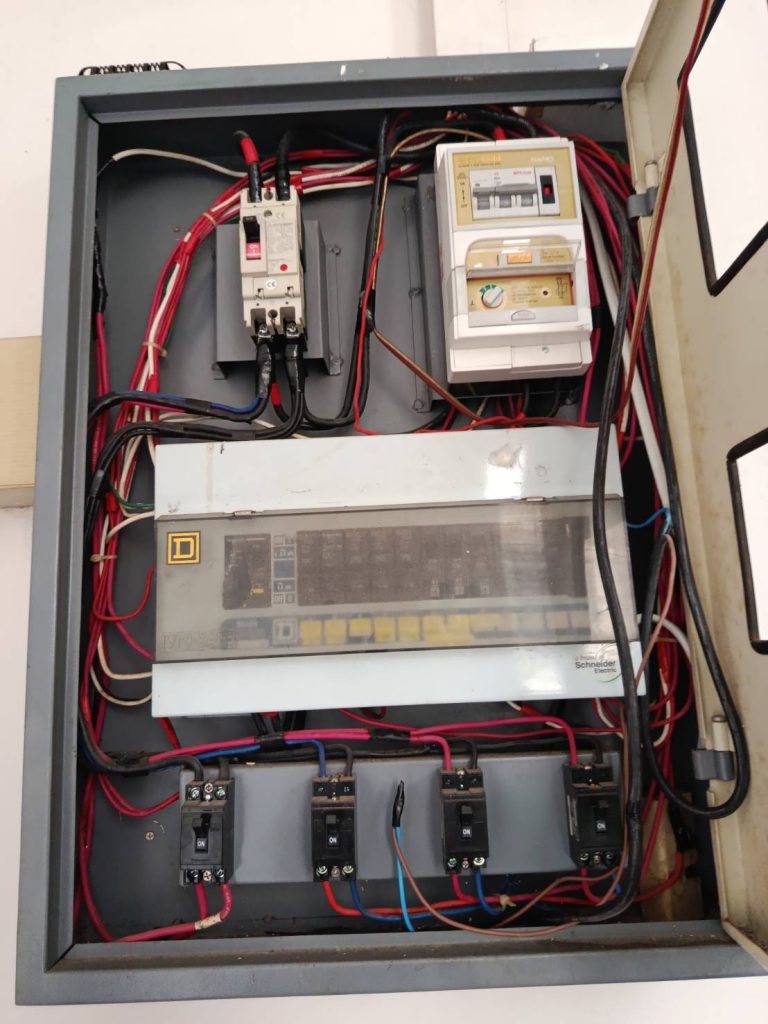

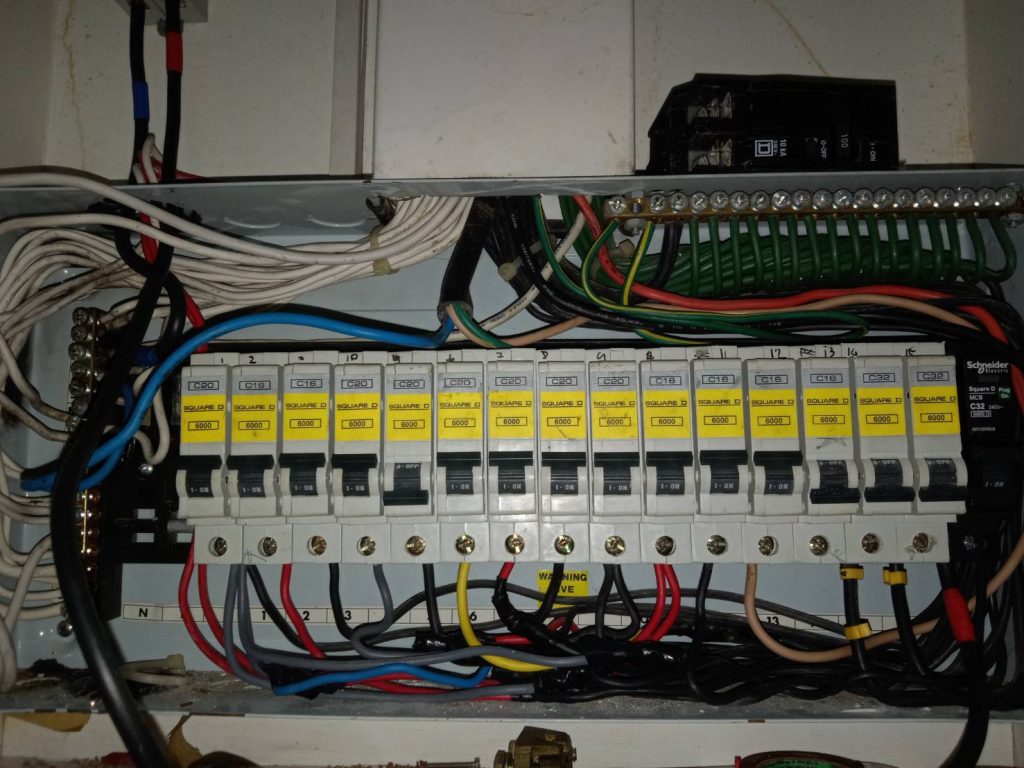

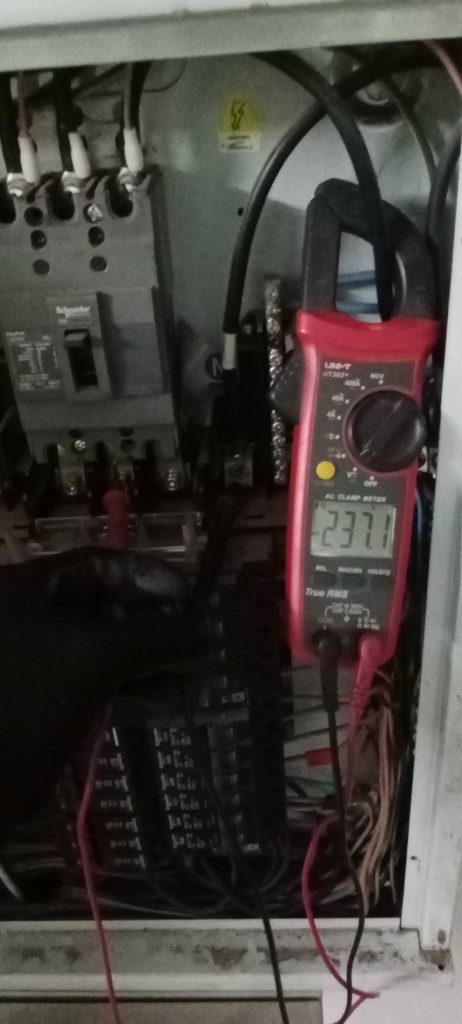

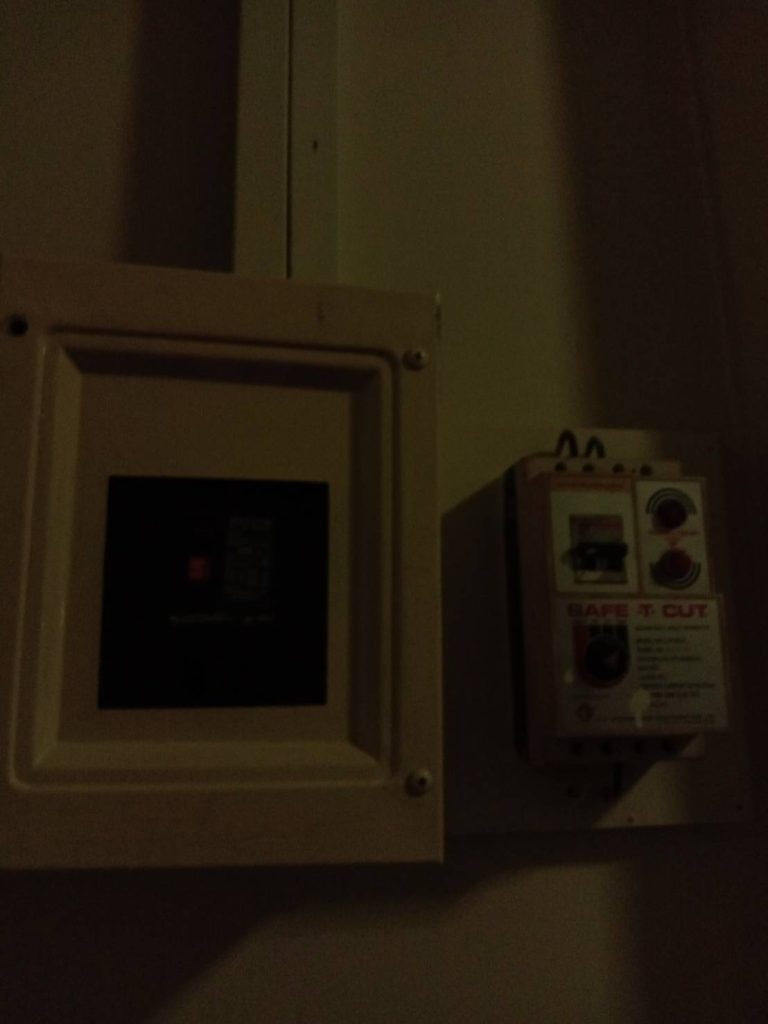

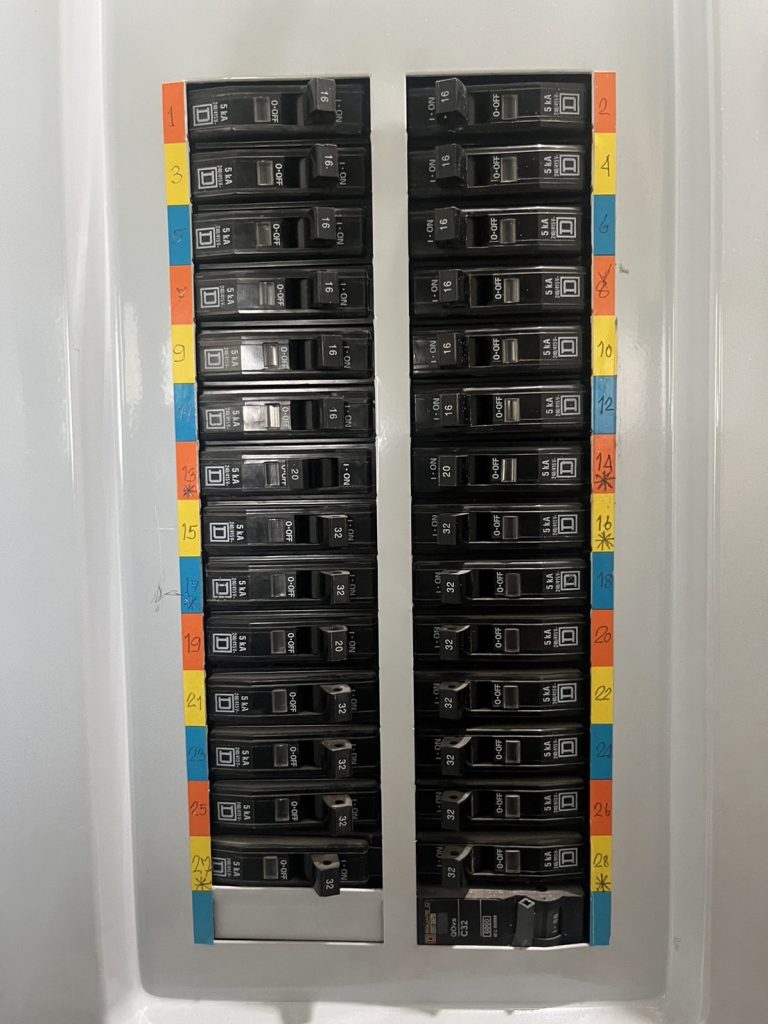

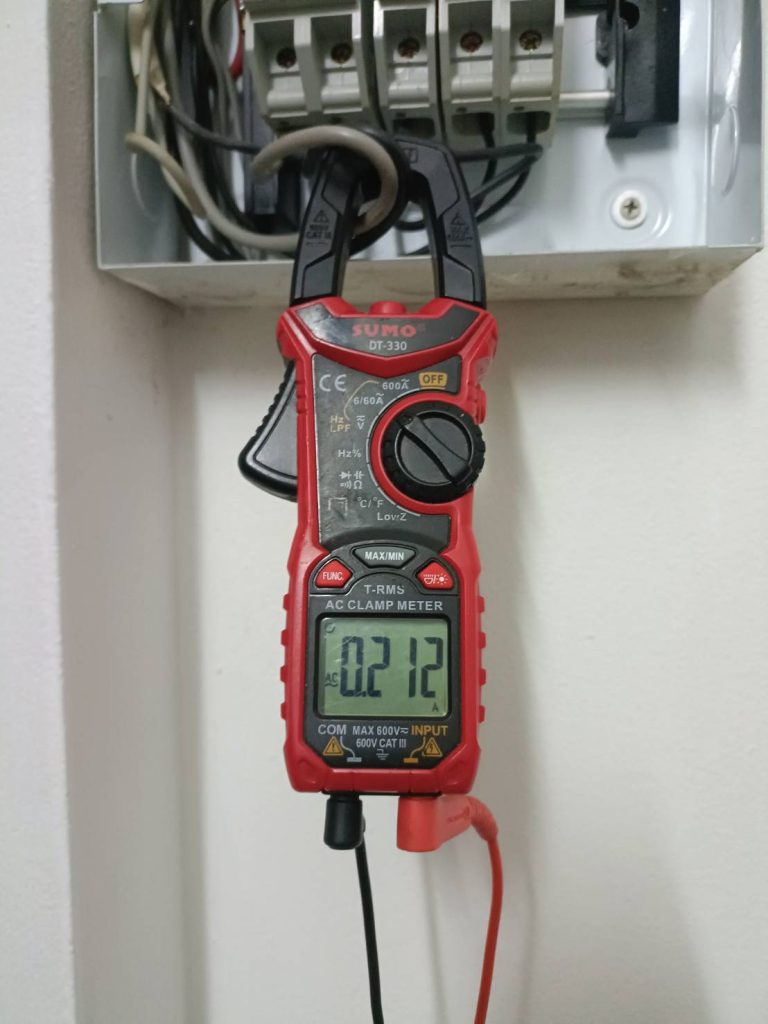

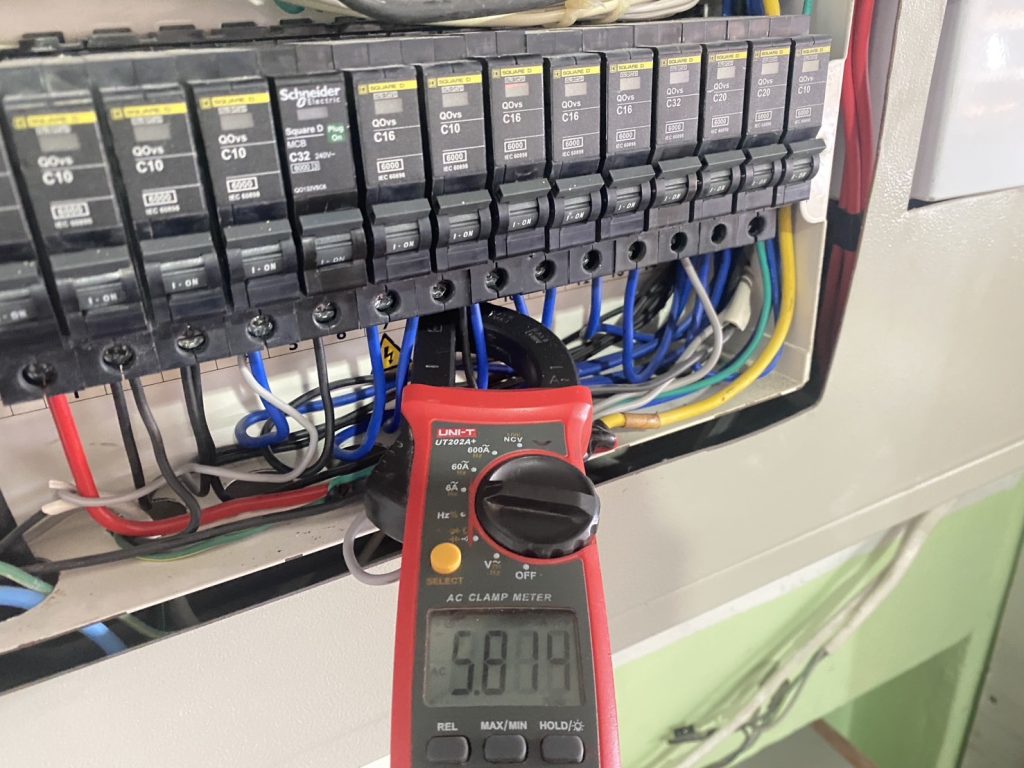

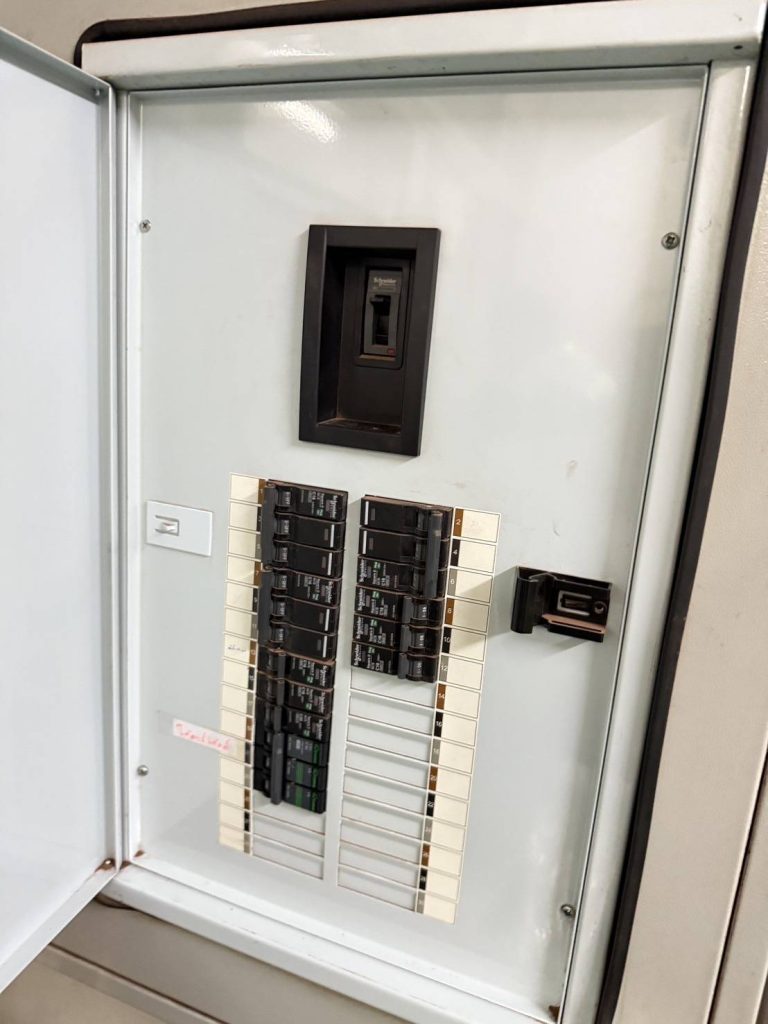

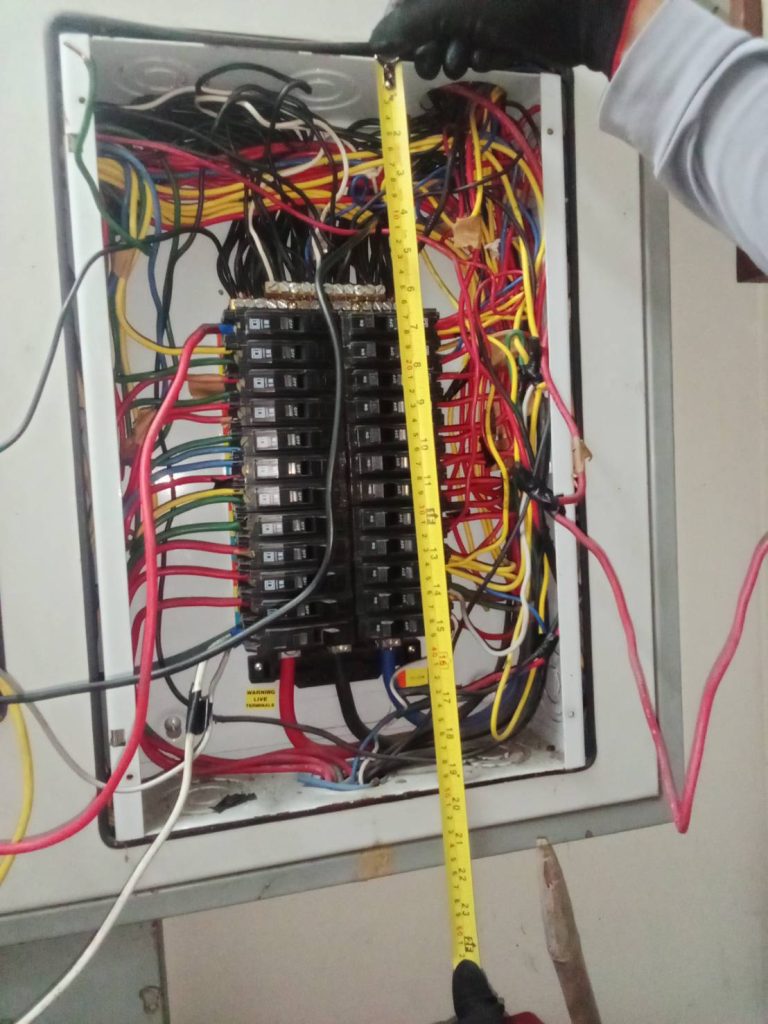

ไฟจากการไฟฟ้าเข้ามาที่ตู้ไฟ เริ่มต้นจะแบ่งการอธิบายไฟบ้านเป็นสองสาย คือ สายไลน์L กับสายนิวทรัลN

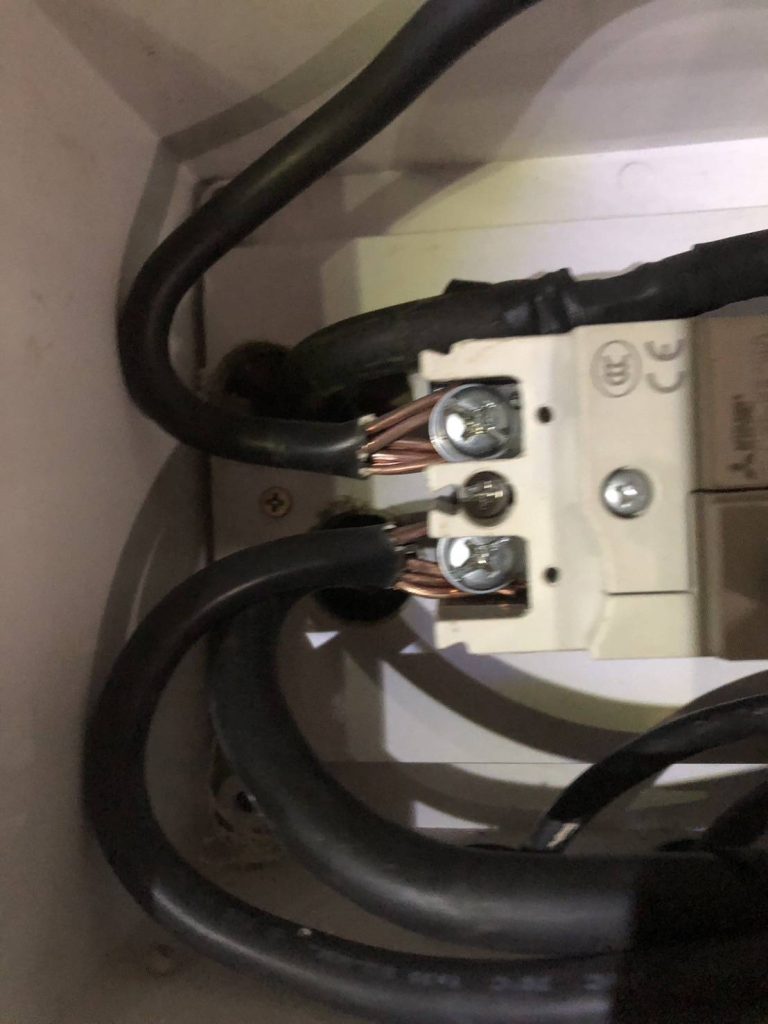

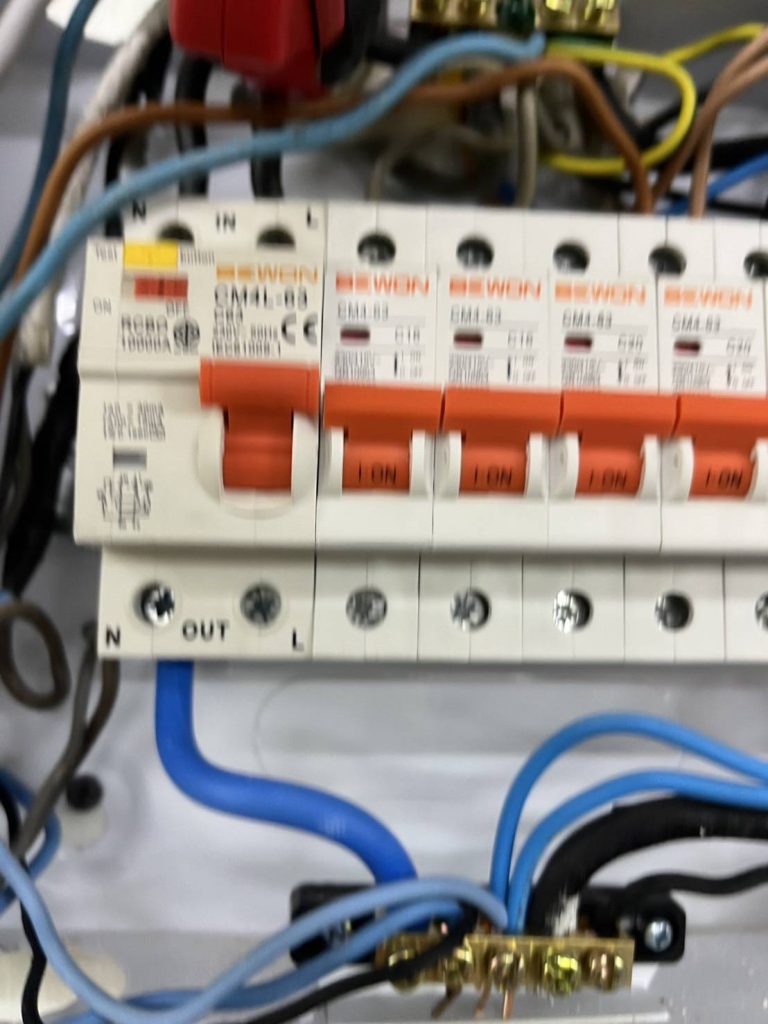

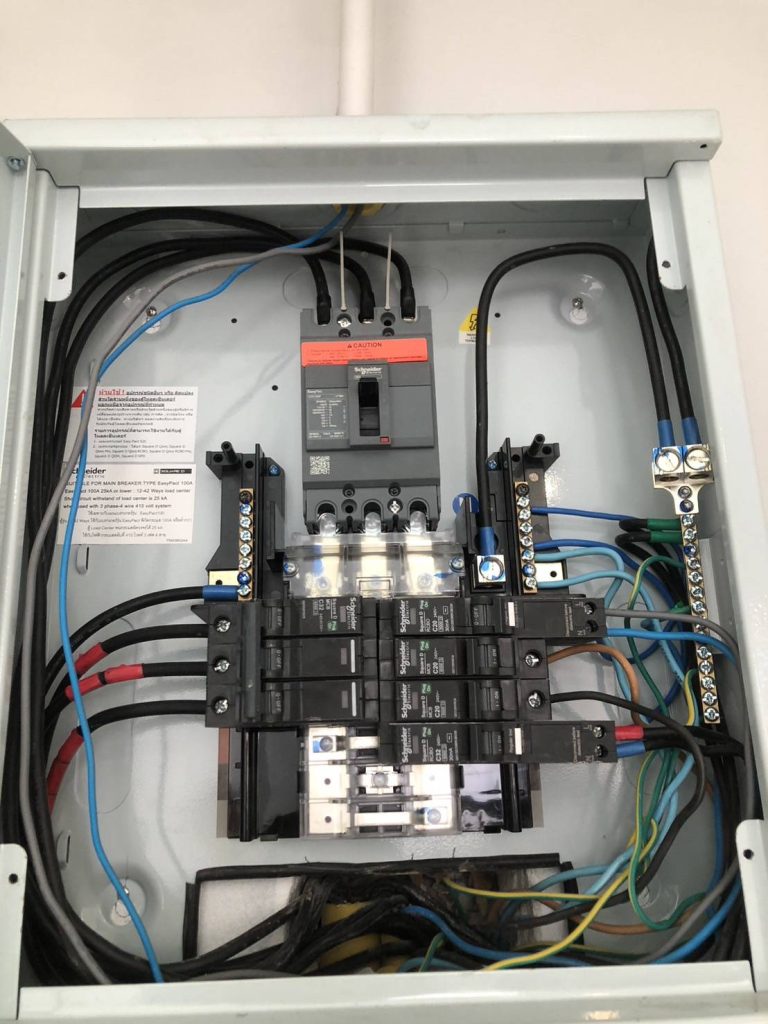

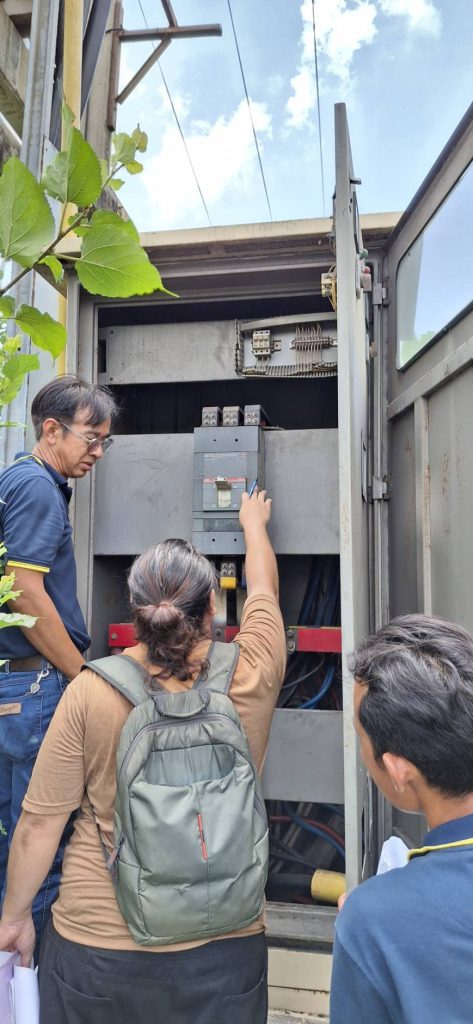

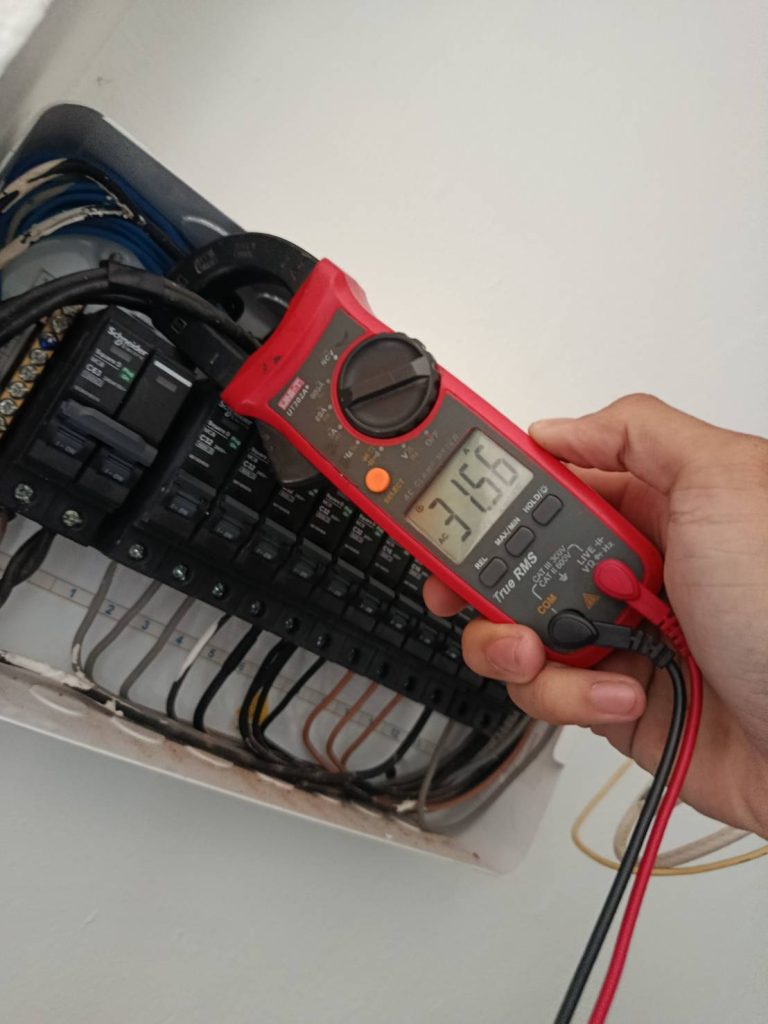

1) สายไลน์ จะเดินจากมิเตอร์การไฟฟ้าเข้ามาที่เมนเบรกเกอร์ แล้วบลาชซ์ออกไปสู่วงจรย่อยต่างๆ

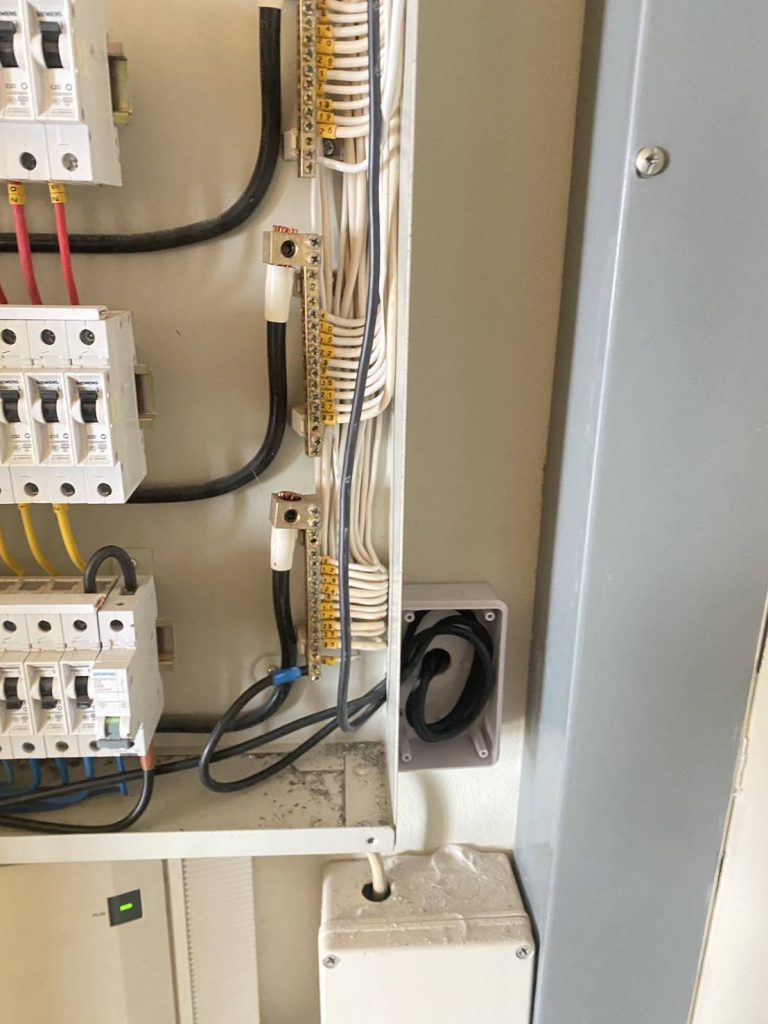

2) สายนิวทรัล จะเดินจากมิเตอร์เหมือนกัน แต่จะเข้ามาจั๊มที่บาร์กราวน์ก่อน ก่อนที่จะเข้าตัวเมนเบรกเกอร์ และ ผ่านจากเมนเบรกเกอร์เข้าสู่วงจรย่อยต่างๆ

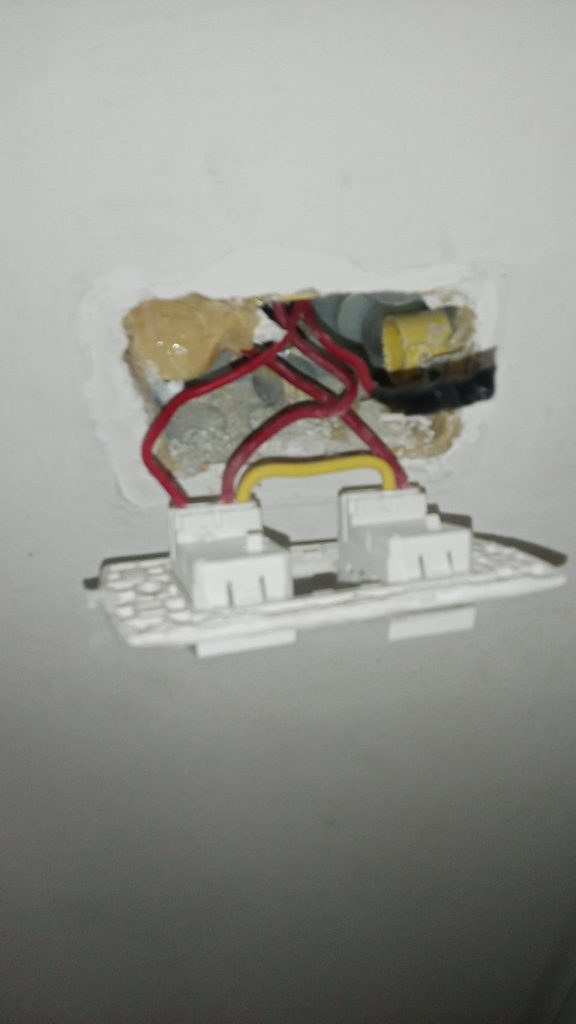

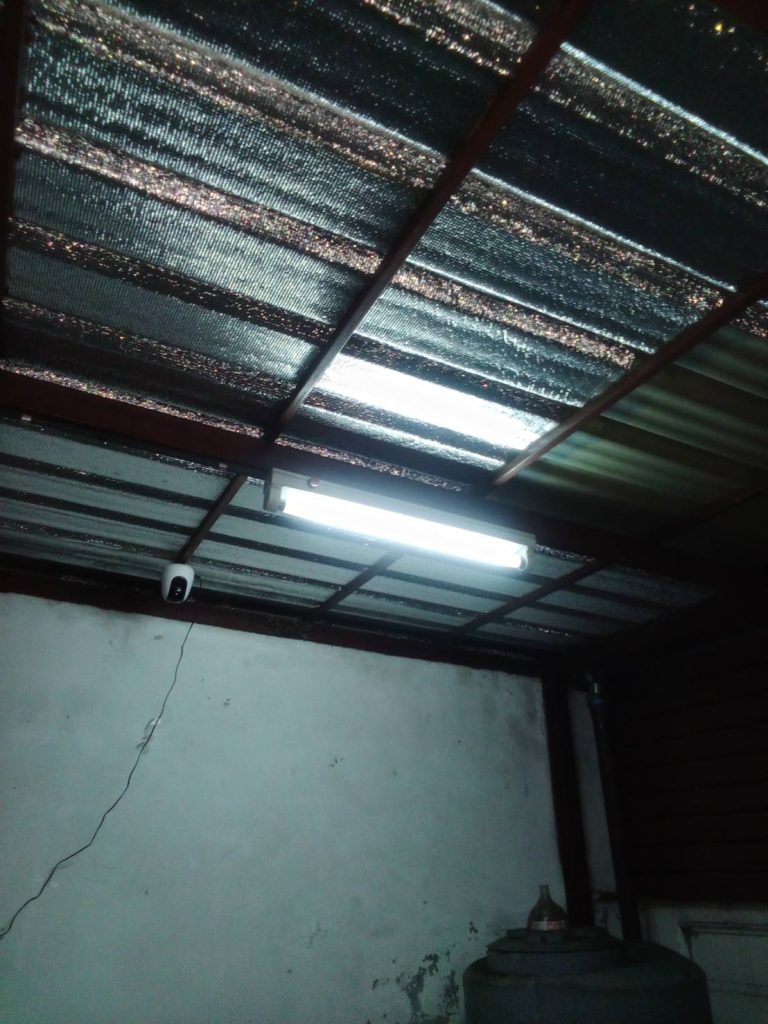

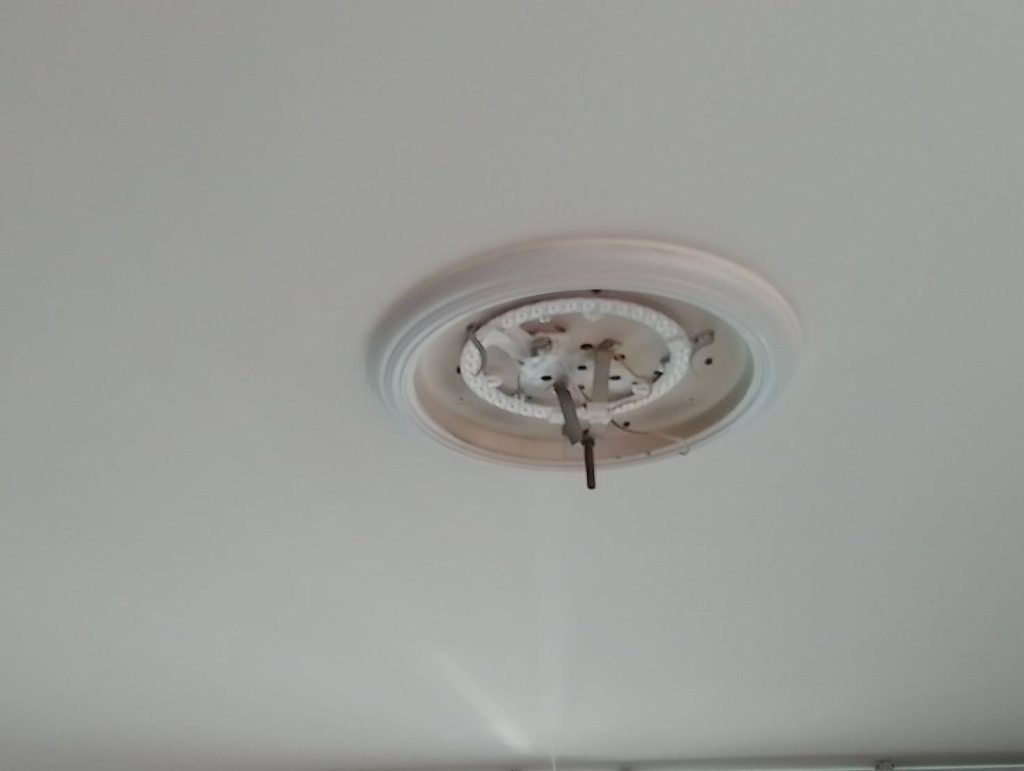

3) การดึงไปใช้งานนั้น ในส่วนของวงจรแสงสว่าง ไลน์จะผ่านจากเบรกเกอร์ย่อย เข้าสู่สวิชต์เป็นตัวควบคุมการจ่าย เปิด-ปิด ส่วนนิวทรัลจะเดินสายไปรอที่หลอดไว้แล้ว ส่วนกราวน์จะไม่ได้ถูกดึงมาใช้งานเนื่องจากตัวหลอดอยู่พ้นจากการสัมผัสของคนในบ้าน

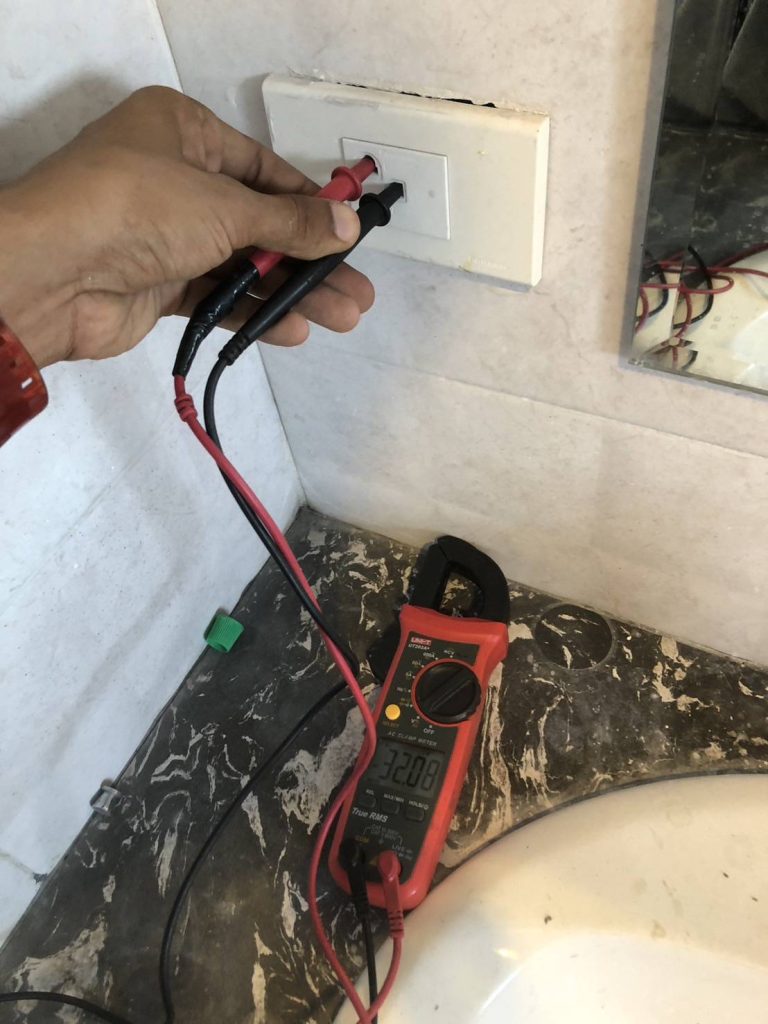

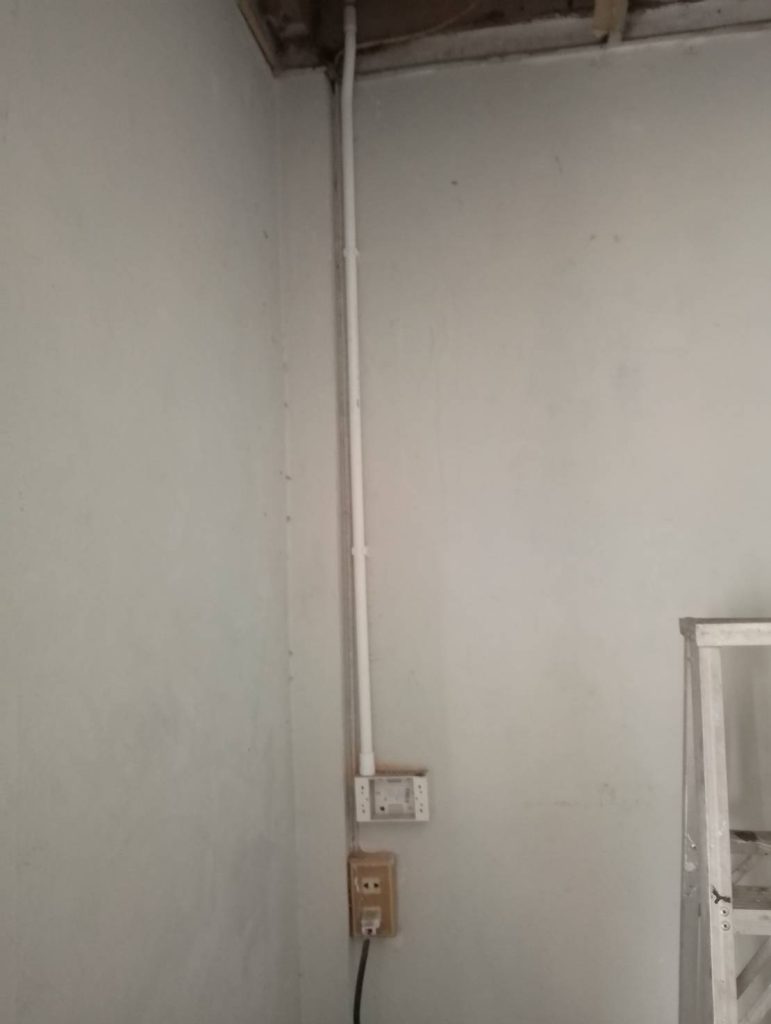

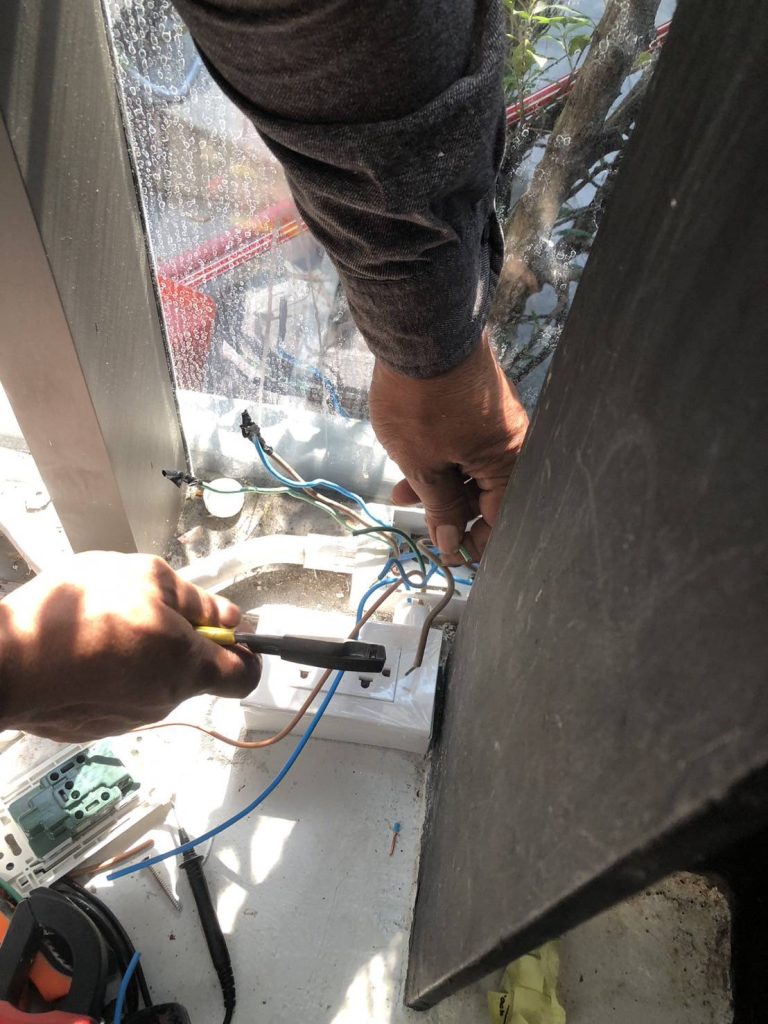

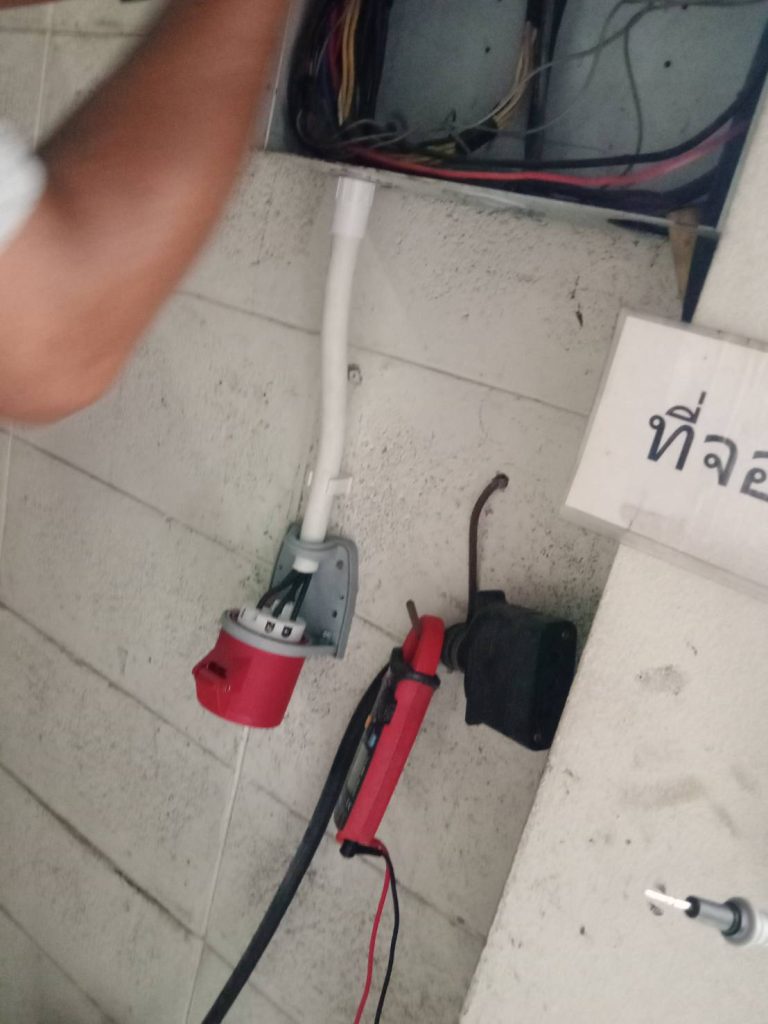

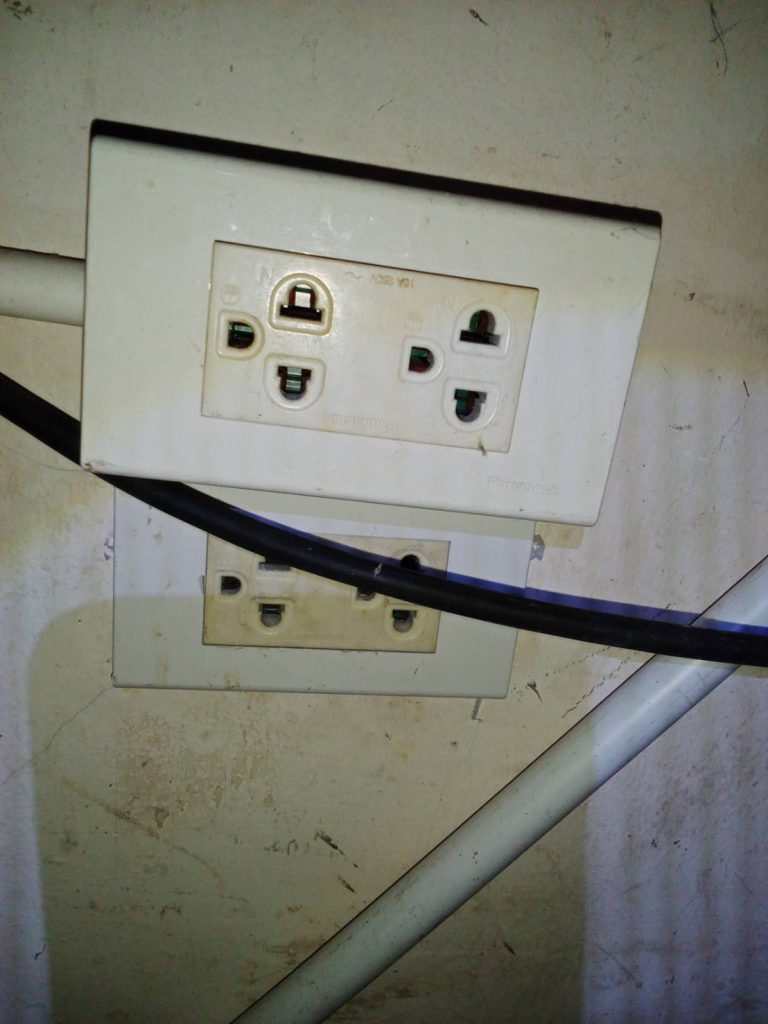

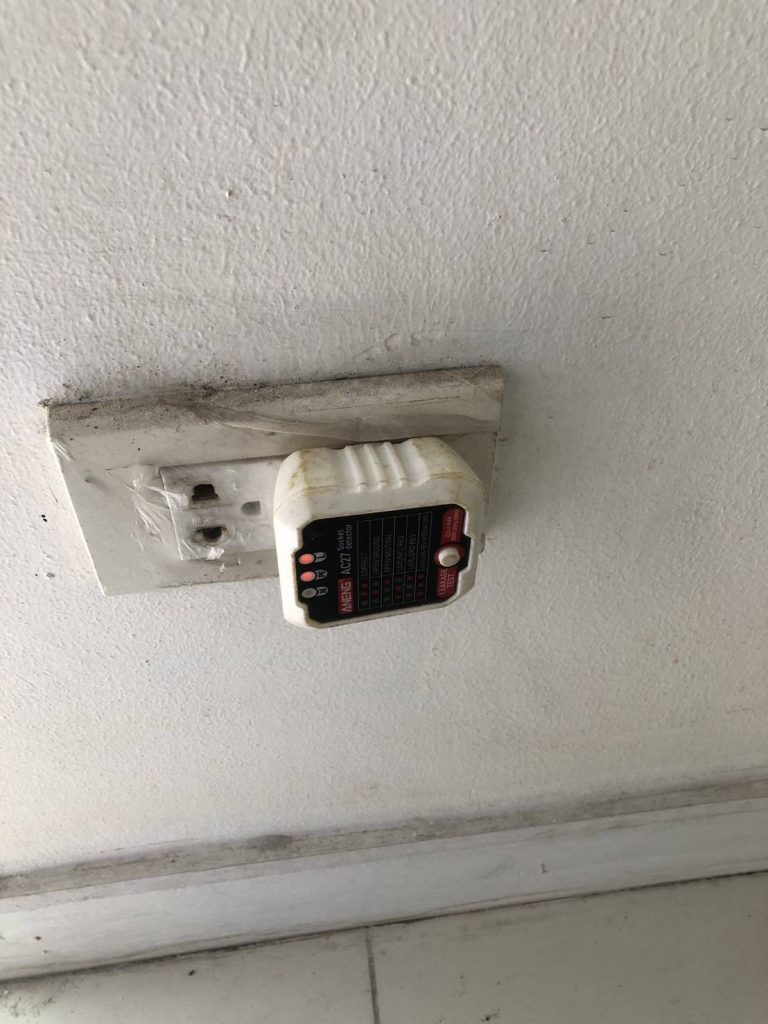

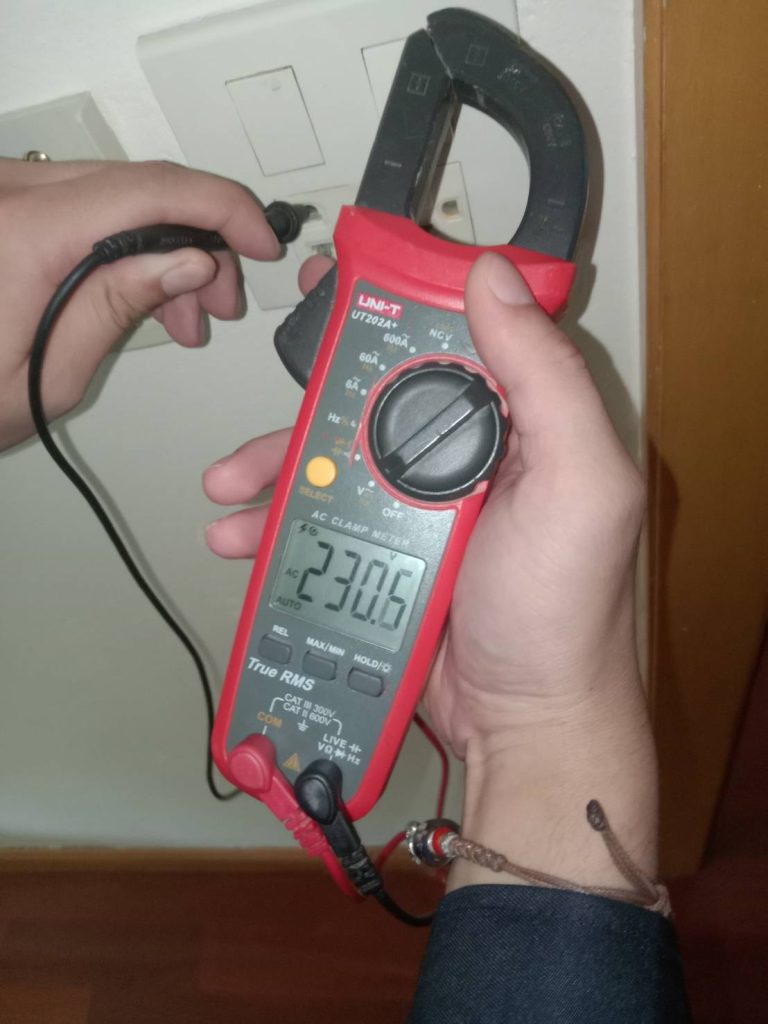

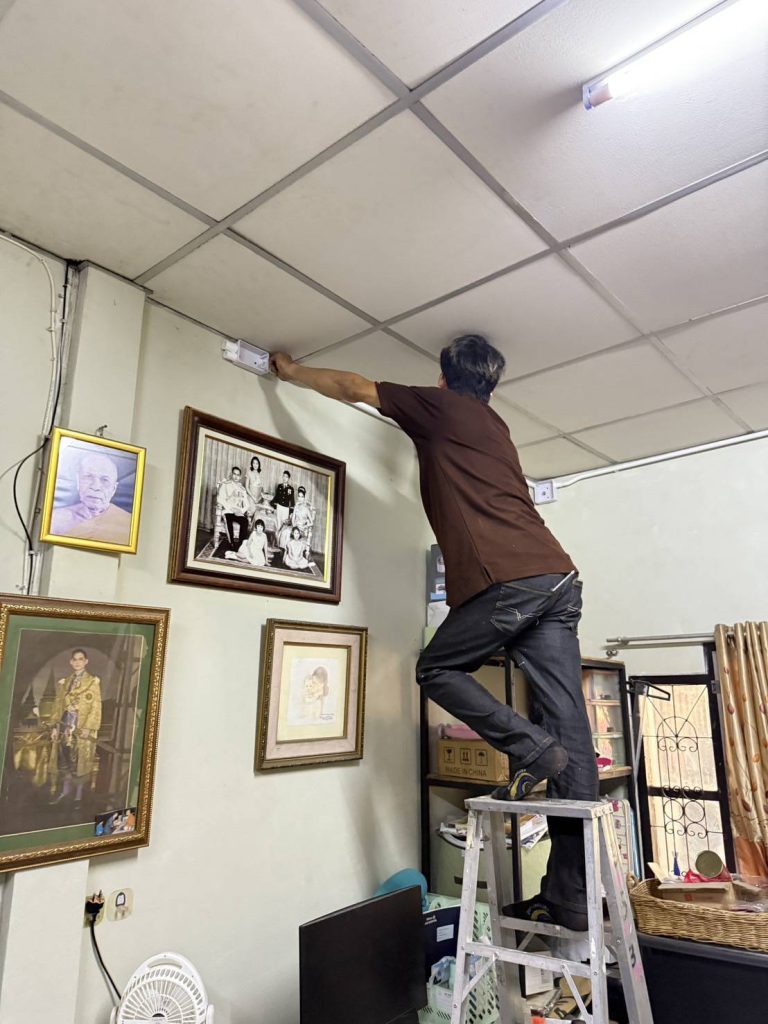

4) การดึงไฟบ้านไปใช้งานปลั๊กนั้น ไลน์ดึงจากเบรกเกอร์ย่อย นิวทรัลดึงจากบาร์นิวทรัล กราวน์ดึงจากบาร์กราวน์ สามส่วนเดินเข้าไปที่ด้านหลังปลั๊ก จั๊มเข้าตามช่องสัญลักษณ์

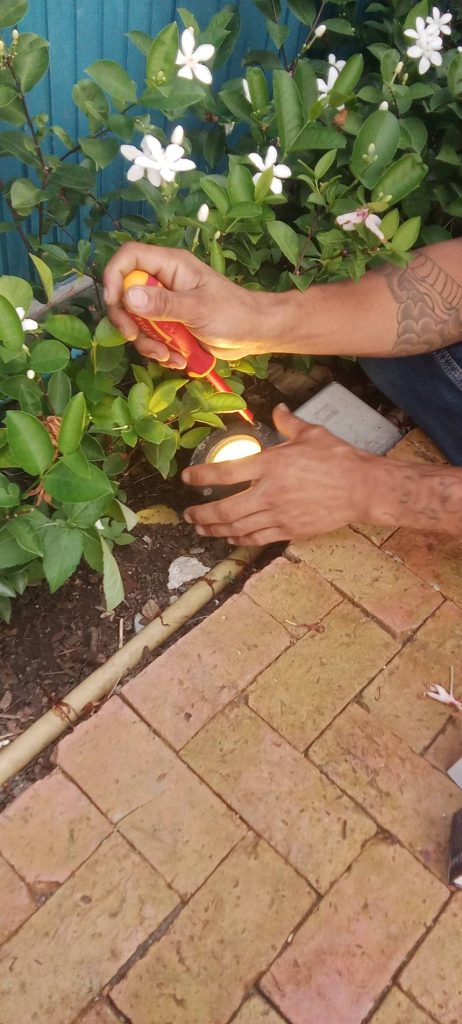

5) ส่วนกราวน์ตู้ไฟบ้านนั้น ก็ตอกหลักดินลงตามมาตรฐานแล้วโยงสายเข้ามาที่บาร์กราวน์ก็สามารถใช้งานได้ดี
