ในยุคที่รถยนต์ไฟฟ้า (EV) กำลังกลายเป็นส่วนหนึ่งของชีวิตประจำวัน และเครื่องใช้ไฟฟ้าในบ้านมีจำนวนมากขึ้น ปัญหาที่ “ช่างไฟมืออาชีพ” มักเจอคือ “มิเตอร์ไฟเดิมรับโหลดไม่พอ” การจะขอขยายมิเตอร์ใหม่ก็มีค่าใช้จ่ายสูงและยุ่งยาก คำตอบที่ได้มาตรฐานและปลอดภัยที่สุดคือ การติดตั้งวงจรที่สอง ครับ
1. วงจรที่สอง คืออะไร?
วงจรที่สอง หรือที่เรียกในภาษาวิศวกรรมว่า Second Priority Circuit คือการแยกวงจรไฟฟ้าสำหรับอุปกรณ์ที่กินไฟสูงและต่อเนื่อง (เช่น EV Charger) ออกจากแผงเมนเดิมของบ้าน โดยเดินสายเมนชุดใหม่จากมิเตอร์โดยตรง เพื่อไม่ให้โหลดใหม่ไปรบกวนระบบไฟฟ้าเดิมภายในบ้าน
2. ทำไมต้องติดตั้งวงจรที่สอง?
- ป้องกัน Breaker ทริปยกบ้าน: หากเราพ่วง EV Charger เข้ากับตู้คอนซูมเมอร์เดิม เมื่อเปิดแอร์พร้อมชาร์จรถ เมนเบรกเกอร์อาจตัดไฟทั้งบ้านได้
- ถนอมสายไฟเดิม สายเมนเดิมของบ้านมักถูกออกแบบมาพอดีกับโหลดในอดีต การเพิ่มโหลดหนักๆ เข้าไปอาจทำให้สายร้อนและฉนวนเสื่อมสภาพเร็ว
- แยกการซ่อมบำรุง หากวงจรชาร์จรถมีปัญหา ระบบไฟแสงสว่างและปลั๊กในบ้านยังคงใช้งานได้ตามปกติ
3. ขั้นตอนและอุปกรณ์มาตรฐานในการติดตั้ง
การติดตั้งวงจรที่สองตามมาตรฐาน กฟน. (MEA) และ กฟภ. (PEA) มีหลักการสำคัญดังนี้ครับ
A. จุดเชื่อมต่อที่มิเตอร์
ต้องใช้ขั้วต่อสาย (Connector) ที่เหมาะสม เชื่อมจากด้าน Output ของมิเตอร์ไฟฟ้า เพื่อแยกสายเมนออกเป็น 2 ชุด ชุดหนึ่งไปที่ตู้เมนเดิม และอีกชุดหนึ่งไปที่ตู้ควบคุมใหม่
B. การเลือกขนาดสายไฟ
สำหรับ EV Charger ขนาด 7.4 kW (32A) ควรใช้สายทองแดงขนาดไม่ต่ำกว่า 6 – 10 mm (ขึ้นอยู่กับระยะทางและวิธีการเดินสาย) เพื่อลดแรงดันตก (Voltage Drop) และความร้อนสะสม

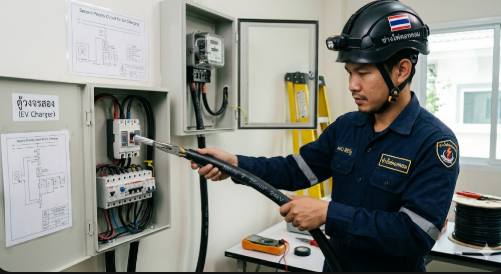

C. ตู้ควบคุมชุดใหม่ (Consumer Unit / Enclosure)
ภายในตู้ต้องประกอบด้วยอุปกรณ์ป้องกันที่ครบถ้วน:
- Main Breaker ขนาดที่สัมพันธ์กับขนาดสายและเครื่องใช้ไฟฟ้า
- RCD (Residual Current Device): อุปกรณ์ตัดไฟรั่ว ซึ่งสำคัญมากสำหรับ EV Charger (แนะนำ Type B หรือ Type A + DC 6mA Filter ตามมาตรฐาน)
4. ข้อควรระวังสำหรับช่างไฟ
- ระบบกราวด์ (Grounding) วงจรที่สองต้องมีการเชื่อมต่อระบบสายดินที่ถูกต้อง หากแยกหลักดิน (Ground Rod) ต้องมั่นใจว่าได้ค่าความต้านทานดินตามมาตรฐาน (ไม่เกิน 5 โอห์ม)
- จุดต่อสาย (Terminal) เนื่องจากการติดตั้งวงจรที่สองมักทำที่จุดเริ่มต้นของระบบ จุดต่อสายต้องแน่นและมีการพันผ้าเทปทนความร้อน หรือใช้ฝาครอบที่มิดชิดเพื่อป้องกันความชื้นและแมลง
การติดตั้งวงจรที่สอง ไม่ใช่แค่การ “พ่วงไฟ” แต่คือการ จัดระเบียบระบบพลังงาน ให้บ้านมีความเสถียรและปลอดภัยที่สุด สำหรับบ้านที่ต้องการชาร์จรถไฟฟ้า หรือเพิ่มเครื่องจักรขนาดเล็กในบ้าน การทำวงจรที่สองคือการลงทุนที่คุ้มค่าและจบปัญหาไฟตกไฟกระชากได้อย่างถาวรครับ
บทความโดย ทีมงานช่างไฟดอทคอม
