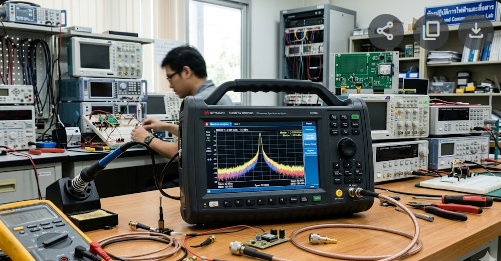

1. Spectrum Analyzer คืออะไร?
Spectrum Analyzer คือเครื่องมือวัดทางอิเล็กทรอนิกส์ที่ใช้แสดงผลความแรงของสัญญาณ (Amplitude) เทียบกับความถี่ (Frequency) โดยปกติหน้าจอจะแสดงแกนตั้งเป็นระดับความแรง (หน่วยเป็น dBm หรือ Volt) และแกนนอนเป็นย่านความถี่ (หน่วยเป็น Hz, kHz, MHz ไปจนถึง GHz)
การมองสัญญาณในรูปแบบนี้ช่วยให้เราเห็น “องค์ประกอบย่อย” ที่ซ่อนอยู่ในสัญญาณหนึ่งลูก ซึ่งการมองด้วยตาเปล่าหรือ Oscilloscope ทั่วไปไม่สามารถแยกแยะได้
2. หลักการทำงานเบื้องต้น
ส่วนใหญ่ทำงานด้วยระบบ Superheterodyne หรือการกวาดสัญญาณ (Swept-tuned) โดยเครื่องจะทำการ Scan ตั้งแต่ความถี่เริ่มต้น (Start) ไปจนถึงความถี่สิ้นสุด (Stop) ตามที่เรากำหนด เพื่อหาว่าในแต่ละความถี่นั้นมีความแรงของสัญญาณเท่าใด
พารามิเตอร์สำคัญที่ต้องรู้จัก:
- Center Frequency: ความถี่กลางที่เราต้องการใส่ใจ
- Span: ขอบเขตความกว้างของความถี่ที่เราต้องการดู
- RBW (Resolution Bandwidth): ความละเอียดในการแยกแยะความถี่ที่อยู่ใกล้กัน ยิ่งค่านี้ต่ำ ยิ่งแยกสัญญาณได้ละเอียดแต่การ Scan จะช้าลง
- Reference Level: ระดับความแรงสูงสุดบนหน้าจอ เพื่อปรับให้สัญญาณอยู่ในระยะที่มองเห็นชัดเจน
3. การใช้งานในงานวิศวกรรมไฟฟ้า (Power & Energy)
สำหรับผู้เชี่ยวชาญด้านไฟฟ้ากำลัง เช่น งานติดตั้ง Solar Farm หรือระบบไฟฟ้าโรงงาน เครื่องนี้มีบทบาทสำคัญดังนี้:
- Total Harmonic Distortion (THD): ใช้ตรวจวัดค่าฮาร์มอนิกที่ปนมาในระบบไฟฟ้า ซึ่งเกิดจากอุปกรณ์อิเล็กทรอนิกส์กำลัง (Inverters, VFDs) หากฮาร์มอนิกสูงเกินไปจะทำให้มอเตอร์ร้อนและอุปกรณ์เสียหาย
- Power Quality Analysis: วิเคราะห์ความสะอาดของกระแสไฟฟ้าก่อนขนานไฟเข้าระบบ (Grid Connection)
- EMI/EMC Testing: ตรวจสอบว่าตู้คอนโทรลหรือเครื่องจักรปล่อยคลื่นรบกวนแม่เหล็กไฟฟ้าออกมาเกินมาตรฐานกฎหมายกำหนดหรือไม่
4. การใช้งานในงานระบบสื่อสาร (Telecommunication)
- Interference Hunting: ค้นหาจุดที่มีสัญญาณรบกวนกันในระบบ Wi-Fi, วิทยุสื่อสาร หรือระบบ 5G
- Occupied Bandwidth: ตรวจเช็คว่าช่องสัญญาณที่เราใช้มีความกว้างถูกต้องตามที่ได้รับอนุญาตหรือไม่
- Signal Strength: วัดความแรงของสัญญาณในพื้นที่ต่างๆ เพื่อหาจุดอับสัญญาณ
5. ความแตกต่างระหว่าง Time Domain และ Frequency Domain
เพื่อให้เห็นภาพชัดเจน:
- Time Domain (Oscilloscope): เหมือนคุณยืนอยู่ริมถนนแล้วดูรถวิ่งผ่านไปมา เห็นความเร็วและรูปร่างของรถแต่ละคัน
- Frequency Domain : เหมือนคุณดูสถิติว่าใน 1 ชั่วโมง มีรถสีแดงกี่คัน รถสีน้ำเงินกี่คัน และรถแต่ละประเภททำความเร็วได้เท่าไหร่ในภาพรวม
ไม่ใช่แค่เครื่องมือวัดทั่วไป แต่เป็นอุปกรณ์ที่ช่วยให้วิศวกรสามารถตัดสินใจได้อย่างแม่นยำจากการเห็นข้อมูลเชิงลึกของสัญญาณ การลงทุนในเครื่องมือนี้หรือการฝึกฝนการอ่านค่าจะช่วยยกระดับงานบริการด้านวิศวกรรมไฟฟ้า (อย่างเช่นที่ ช่างไฟดอทคอม ทำอยู่) ให้มีความน่าเชื่อถือและเป็นมาตรฐานสากลยิ่งขึ้น
