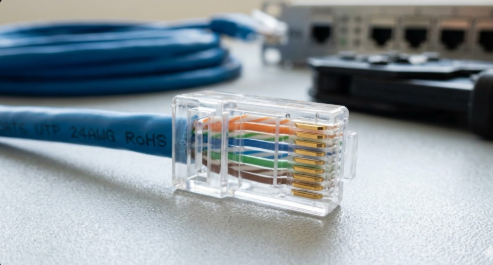

ในโลกของระบบเครือข่าย (Networking) คงไม่มีใครไม่รู้จักหัวคอนเนคเตอร์พลาสติกใสที่ติดอยู่ปลายสายแลน อุปกรณ์นี้มีชื่อเรียกอย่างเป็นทางการว่า RJ45 (Registered Jack 45) ซึ่งเป็นมาตรฐานอินเทอร์เฟซทางกายภาพที่ใช้สำหรับเชื่อมต่อสายสัญญาณแบบบิดเกลียว (Twisted Pair) เข้ากับอุปกรณ์คอมพิวเตอร์, สวิตช์ (Switch), หรือเราเตอร์ (Router)
1. โครงสร้างและการออกแบบ
หัว RJ45 ถูกออกแบบมาให้มี 8 ขา (Pins) และ 8 จุดสัมผัส (8P8C – 8 Position 8 Contact) โดยภายในหัวจะมีใบมีดเล็กๆ ที่ทำจากทองแดงชุบทอง เพื่อทำหน้าที่เจาะทะลุฉนวนของสายแลนเข้าไปสัมผัสกับลวดทองแดงด้านใน เพื่อสร้างการเชื่อมต่อทางไฟฟ้า
2. มาตรฐานการเรียงสี (Wiring Standards)
การเข้าหัว RJ45 ไม่สามารถเรียงสีตามใจชอบได้ แต่ต้องเป็นไปตามมาตรฐานสากล 2 รูปแบบ เพื่อให้การรับส่งข้อมูลเสถียรที่สุด:
- T568A: มักใช้ในงานราชการหรือโปรเจกต์เฉพาะทาง
- T568B: เป็นที่นิยมมากที่สุด (มาตรฐานสากลที่ช่างไทยและทั่วโลกใช้เป็นหลัก) โดยเรียงสีดังนี้:ขาวส้ม, ส้ม, ขาวเขียว, ฟ้า, ขาวฟ้า, เขียว, ขาวน้ำตาล, น้ำตาล
3. ประเภทของหัว RJ45 ตามการใช้งาน
การเลือกหัว RJ45 ต้องเลือกให้เหมาะสมกับประเภทสายแลน (Cat) เพื่อประสิทธิภาพสูงสุด:
- Cat5e: หัวมาตรฐานสำหรับความเร็ว 10/100/1000 Mbps
- Cat6: ออกแบบมาให้รองรับ Bandwidth ที่สูงขึ้น มักจะมีช่องเสียบสายแบบสลับฟันปลาเพื่อลดสัญญาณรบกวน (Crosstalk)
- Shielded RJ45 (FTP/STP): หัวที่มีเปลือกโลหะหุ้ม เพื่อป้องกันสัญญาณรบกวนจากภายนอก (EMI) เหมาะสำหรับโรงงานหรือบริเวณที่มีสายไฟแรงสูง
- Easy RJ45 (Pass-Through): หัวแบบทะลุ ที่ช่วยให้สอดสายทะลุออกไปด้านหน้าได้ ทำให้ตรวจเช็คการเรียงสีได้ง่ายและเข้าหัวได้แน่นกว่าเดิม
4. ปัญหาที่พบบ่อย (Troubleshooting)
- เข้าหัวไม่แน่น: ส่งผลให้เน็ตติดๆ ดับๆ หรือวิ่งแค่ 100 Mbps ทั้งที่ควรจะเป็น 1000 Mbps
- ใบมีดไม่จิกสาย: เกิดจากคีมย้ำสายเสื่อมสภาพหรือแรงย้ำไม่พอ
- เรียงสีผิด: อุปกรณ์จะไม่สามารถเชื่อมต่อกันได้เลย หรือเกิดการสูญเสียของแพ็กเก็ตข้อมูลสูง
หัว RJ45 แม้จะเป็นอุปกรณ์ที่มีราคาไม่สูง แต่มีความสำคัญอย่างยิ่งต่อความเสถียรของระบบเน็ตเวิร์ก การเลือกใช้หัวที่มีคุณภาพ (ทองแดงชุบทองหนา) และการเข้าหัวตามมาตรฐาน T568B อย่างประณีต จะช่วยลดปัญหาคอขวดในระบบเครือข่ายได้อย่างยั่งยืน
บทความโดย: ทีมวิศวกร AEC Engineering
