ในงานระบบไฟฟ้า โดยเฉพาะอย่างยิ่งในระบบส่งและจำหน่ายไฟฟ้าแรงดันปานกลางถึงแรงดันสูง (Medium to High Voltage) การเชื่อมต่อปลายสายเคเบิลเข้ากับอุปกรณ์ไฟฟ้า ไม่ว่าจะเป็นหม้อแปลงไฟฟ้า (Transformer), ตู้สวิตช์เกียร์ (Switchgear) หรือสายส่งอากาศ ไม่ใช่แค่การนำตัวนำมาขันยึดเข้าด้วยกันเท่านั้น แต่ต้องใช้ชุดอุปกรณ์เฉพาะทางที่เรียกว่า Termination Kit เพื่อรับประกันความปลอดภัย ความน่าเชื่อถือ และอายุการใช้งานที่ยาวนานของระบบ
1. Termination Kit คืออะไร และทำไมจึงสำคัญ?
Termination Kit คือ ชุดอุปกรณ์ที่ใช้สำหรับติดตั้งและเก็บปลายสายเคเบิลไฟฟ้าแรงสูง (มักใช้กับสาย XLPE) ให้สามารถเชื่อมต่อกับอุปกรณ์อื่นได้อย่างสมบูรณ์
สายเคเบิลแรงสูงมีโครงสร้างซับซ้อนหลายชั้น เช่น ตัวนำ, ฉนวนหลัก, และที่สำคัญคือ ชั้นกึ่งตัวนำภายนอก (Insulation Screen) ซึ่งถูกออกแบบมาเพื่อควบคุมสนามไฟฟ้าภายในสายเคเบิล เมื่อมีการลอกชั้นกึ่งตัวนำนี้ออกที่ปลายสาย จะทำให้เกิดความเครียดของสนามไฟฟ้า (Electric Stress) ที่สูงมากบริเวณขอบของชั้นฉนวน ซึ่งอาจนำไปสู่ปัญหาใหญ่ที่เรียกว่า “การเบรกดาวน์” (Breakdown) หรือการลัดวงจร
หน้าที่หลักของ Termination Kit คือ:
- การควบคุมความเครียดสนามไฟฟ้า (Stress Control): เป็นการจัดการและกระจายความเข้มข้นของสนามไฟฟ้าที่ปลายสายเคเบิล เพื่อป้องกันการเกิดการดีสชาร์จ (Corona Discharge) หรือการเบรกดาวน์
- การเป็นฉนวน (Insulation): ป้องกันตัวนำไฟฟ้าที่เปิดเผยไม่ให้สัมผัสกับอากาศและความชื้นภายนอก
- การซีลสภาพแวดล้อม (Environmental Sealing): ป้องกันความชื้น, ฝุ่น, และมลภาวะภายนอกไม่ให้แทรกซึมเข้าสู่ฉนวนของสายเคเบิล
2. ประเภทหลักของ Termination Kit
Termination Kit ที่นิยมใช้ในปัจจุบัน แบ่งออกได้เป็น 2 เทคโนโลยีหลัก:
| ประเภท Termination Kit | หลักการทำงาน | ข้อดี | ข้อควรพิจารณา |

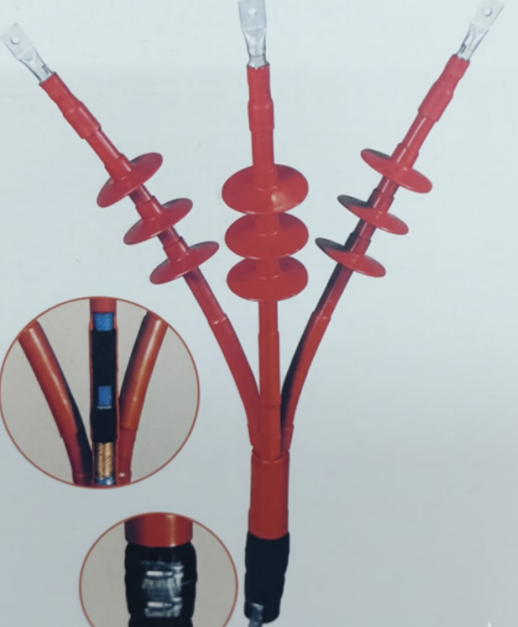

| 1. ชนิดหดตัวด้วยความร้อน (Heat Shrinkable) | ใช้ความร้อน (จากไฟแช็กหรือหัวพ่นไฟ) ทำให้ท่อพลาสติกที่เตรียมไว้หดตัวและรัดแน่นเข้ากับสายเคเบิล | ราคาประหยัด, ไล่ความชื้นออกจากผิวสายได้ดีระหว่างการติดตั้ง | ต้องใช้ความร้อน/เปลวไฟ ซึ่งอาจก่อความเสี่ยง, ใช้เวลาในการติดตั้งนานกว่า |
| 2. ชนิดหดตัวด้วยความเย็น (Cold Shrinkable) | ท่อซิลิโคนหรือยางที่ถูกขยายและติดตั้งไว้บนแกนพลาสติก เมื่อดึงแกนออก ท่อจะหดตัวกลับเข้ารัดสายเคเบิลด้วยแรงกดคงที่ | ติดตั้งง่ายและรวดเร็ว, ไม่ต้องใช้เปลวไฟ (ปลอดภัยกว่า), ให้แรงรัดคงที่และสม่ำเสมอ | ราคาสูงกว่าแบบใช้ความร้อน |
ส่งออกไปยังชีต
3. การเลือกใช้และการติดตั้งที่ถูกต้อง
การเลือกใช้ Termination Kit ต้องพิจารณาตามพารามิเตอร์ของระบบและสายเคเบิลอย่างเคร่งครัด:
- ระดับแรงดันไฟฟ้า (Voltage Level): ต้องเลือกชุดคิทที่ออกแบบมาสำหรับระดับแรงดันไฟฟ้าของสายเคเบิลนั้น ๆ (เช่น 24 kV, 36 kV, 69 kV)
- ขนาดหน้าตัดตัวนำ (Conductor Size): ต้องตรงกับขนาดของสายเคเบิล (เช่น 1×240 sq.mm)
- สถานที่ติดตั้ง (Application): เลือกแบบใช้งาน ภายในอาคาร (Indoor) หรือ ภายนอกอาคาร (Outdoor) ซึ่งแบบ Outdoor มักจะมี “ปีกฉนวน” (Shed/Skirt) เพื่อเพิ่มระยะทางของฉนวนป้องกันการเกิด Tracking บนผิวฉนวนเมื่อมีฝนตก
- จำนวนแกน (Core): เลือกสำหรับสายแกนเดียว (Single Core) หรือสายสามแกน (Three Core)
ข้อผิดพลาดที่ร้ายแรงที่สุดในงานติดตั้ง คือการเตรียมปลายสายเคเบิลที่ไม่ถูกต้อง เช่น การปอกชั้นกึ่งตัวนำออกไม่เป็นไปตามระยะที่กำหนด ซึ่งจะทำให้การควบคุมความเครียดสนามไฟฟ้าไม่สมบูรณ์ และทำให้เกิดการเบรกดาวน์ในที่สุด ดังนั้น การติดตั้งจึงต้องทำโดยช่างผู้ชำนาญการและต้องปฏิบัติตามคู่มือการติดตั้งของผู้ผลิตอย่างเคร่งครัด
Termination Kit จึงเป็นองค์ประกอบสำคัญที่เชื่อมโยงระหว่างสายเคเบิลแรงสูงราคาแพงเข้ากับอุปกรณ์ไฟฟ้าอื่น ๆ อย่างมั่นคงและยาวนาน การละเลยหรือเลือกใช้อุปกรณ์ที่ไม่ได้มาตรฐานย่อมหมายถึงความเสี่ยงต่อความเสียหายระดับสูงของระบบไฟฟ้าโดยรวม
